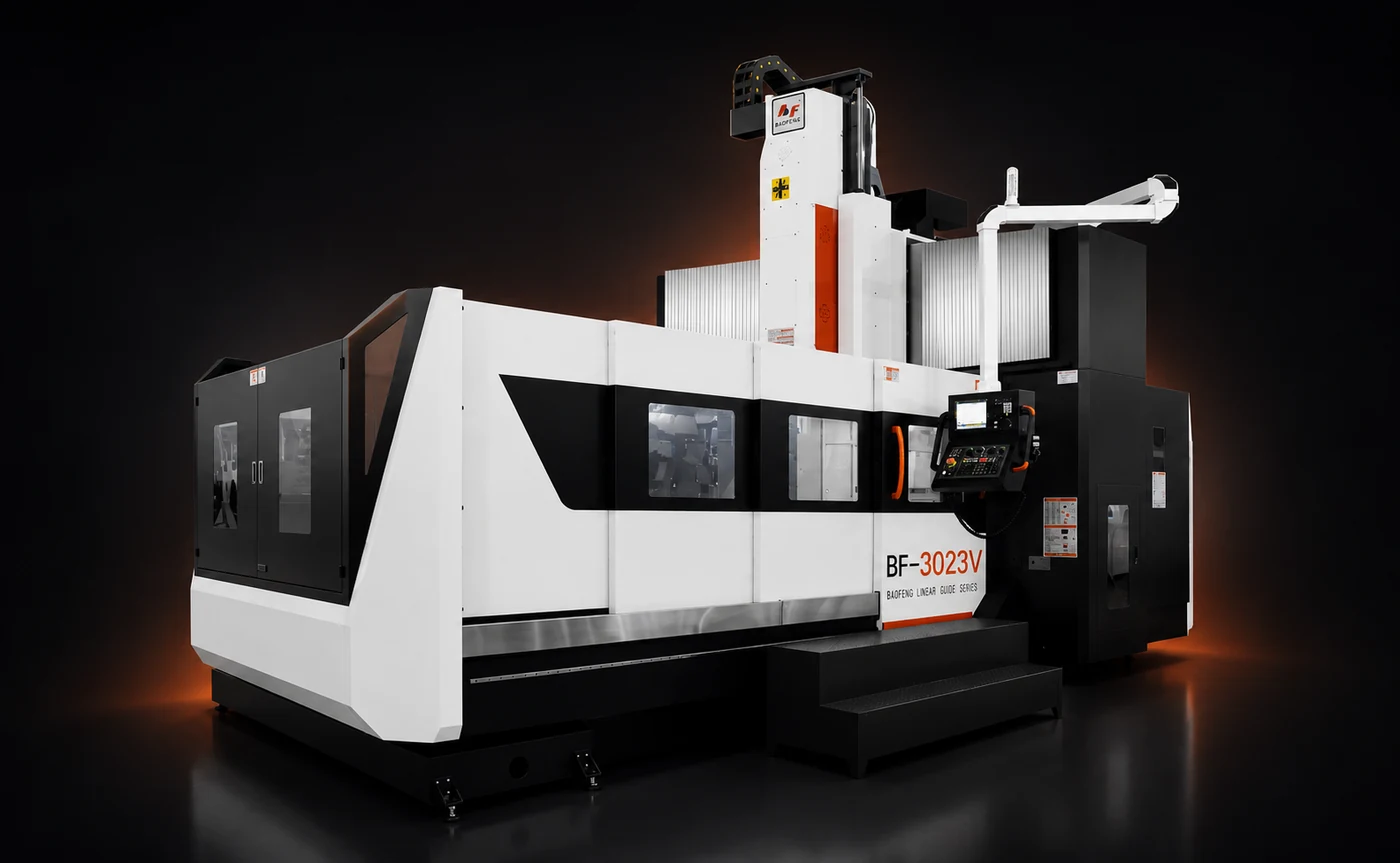

Série V-DC — Centres double colonne | Baofeng

Pourquoi la Série DC

Les atouts de la Série DC

Double colonne

Structure nervurée double couche en caisson. Stabilité exceptionnelle pour grandes pièces jusqu'à 6 000 mm.

Grandes dimensions

Courses jusqu'à 6 000 × 2 600 mm. Tables de travail massives pour pièces de grande taille.

Puissance broche

Broches BBT50 et HSK-A63 disponibles. Couple élevé pour usinage intensif des aciers et fontes.

Polyvalence industrielle

Aéronautique, énergie, moules grande taille. Têtes de fraisage orientables en option.

Sous le capot

Technologie & composants

Chaque sous-ensemble est choisi pour la rigidité, la précision et la durée de vie.

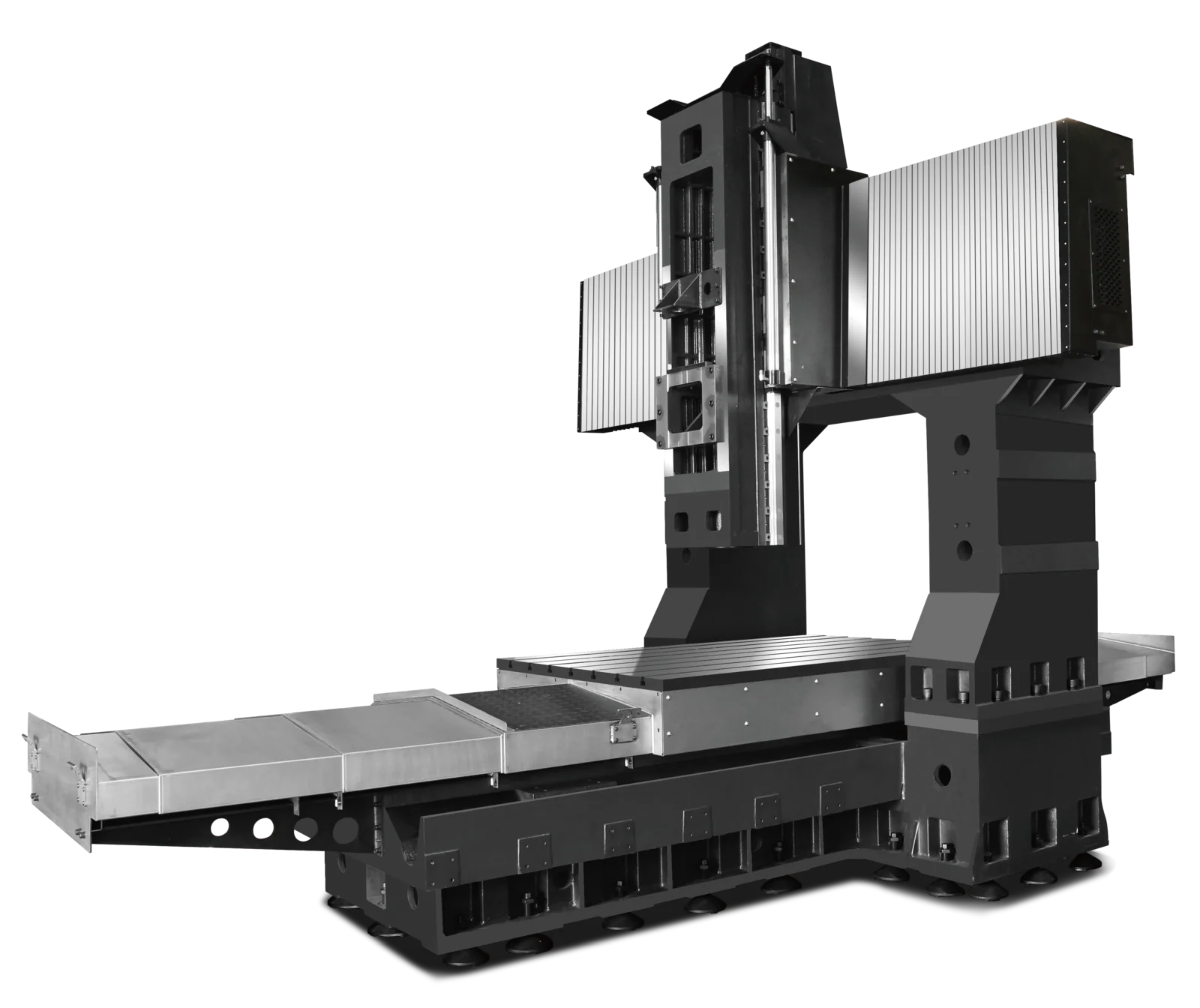

Bâti machine Bâti monobloc fonte FC30, grattage manuel — fondation de la précision sur 10+ ans.

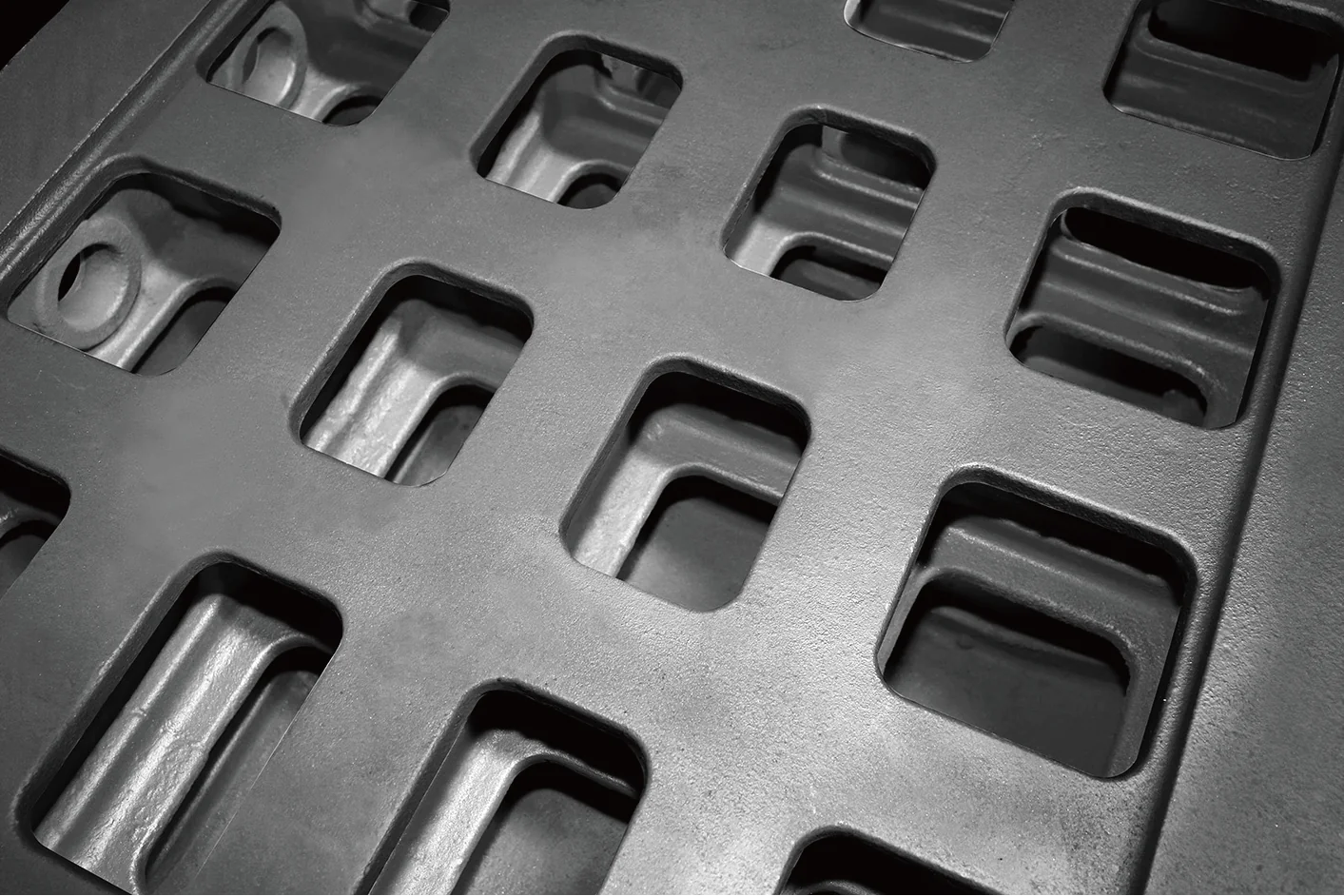

Structure double nervure Structure à double nervure — absorption des vibrations optimisée pour les finitions miroir.

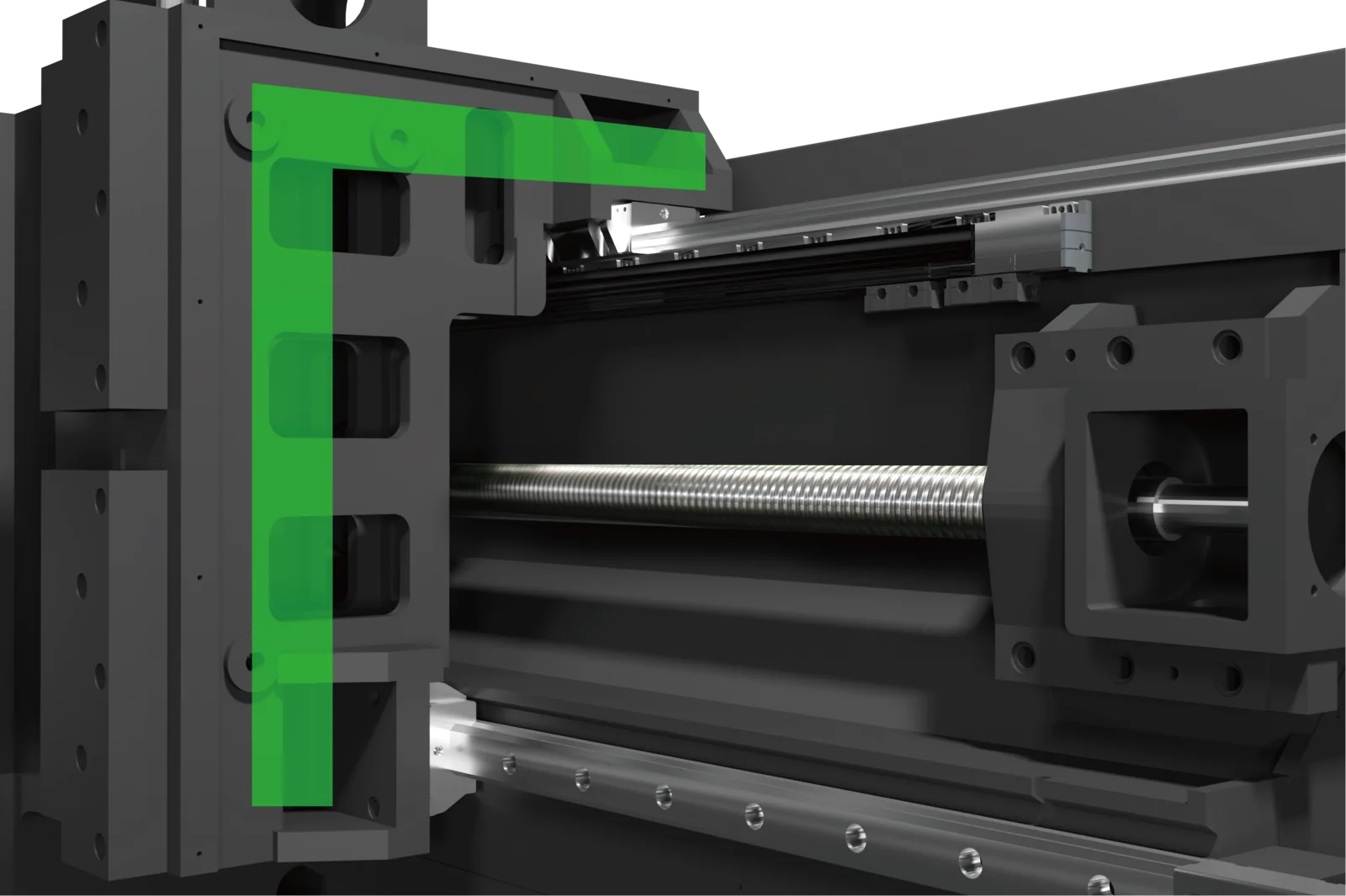

Axe Y en L inversé Architecture axe Y en L inversé — rigidité structurelle supérieure, dérive thermique minimisée.

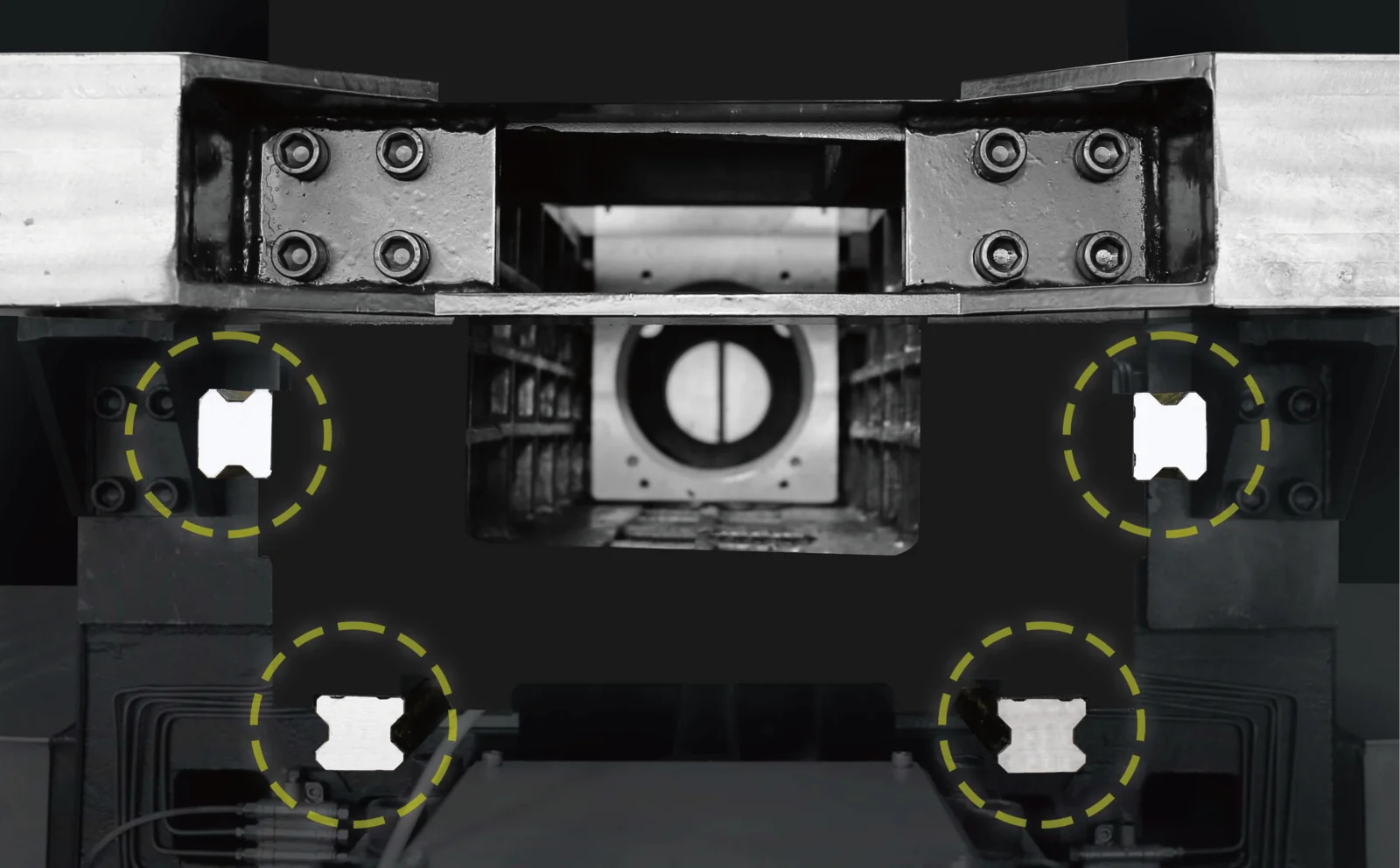

4 guidages axe Z 4 guidages linéaires sur l'axe Z — stabilité verticale renforcée, parfait pour l'usinage profond.

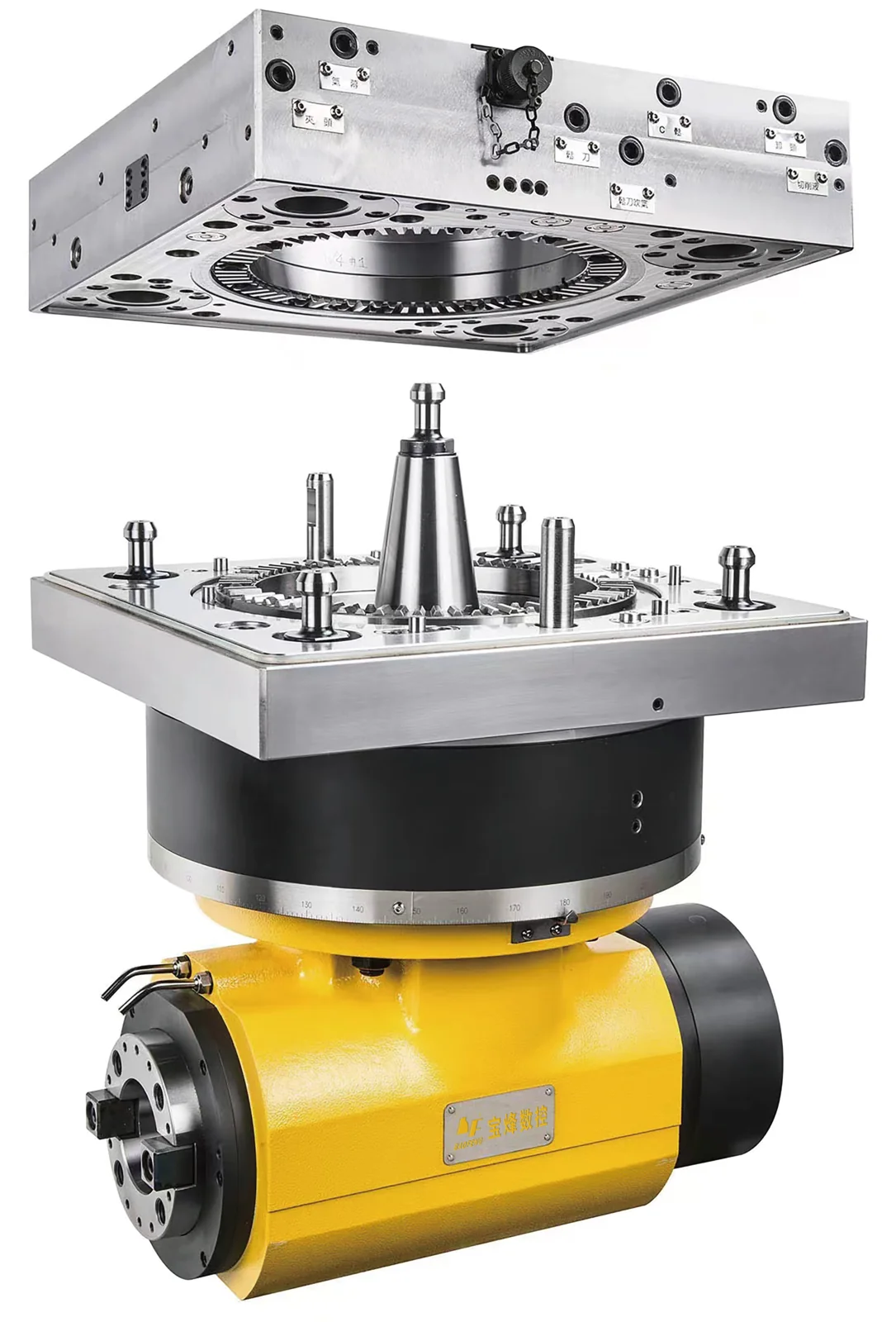

Tête angulaire auto Tête angulaire automatique — usinage latéral sans repose de pièce.

Broche BT50 Broche BT50 — couple maximal pour l'ébauche lourde et l'usinage de matériaux durs.

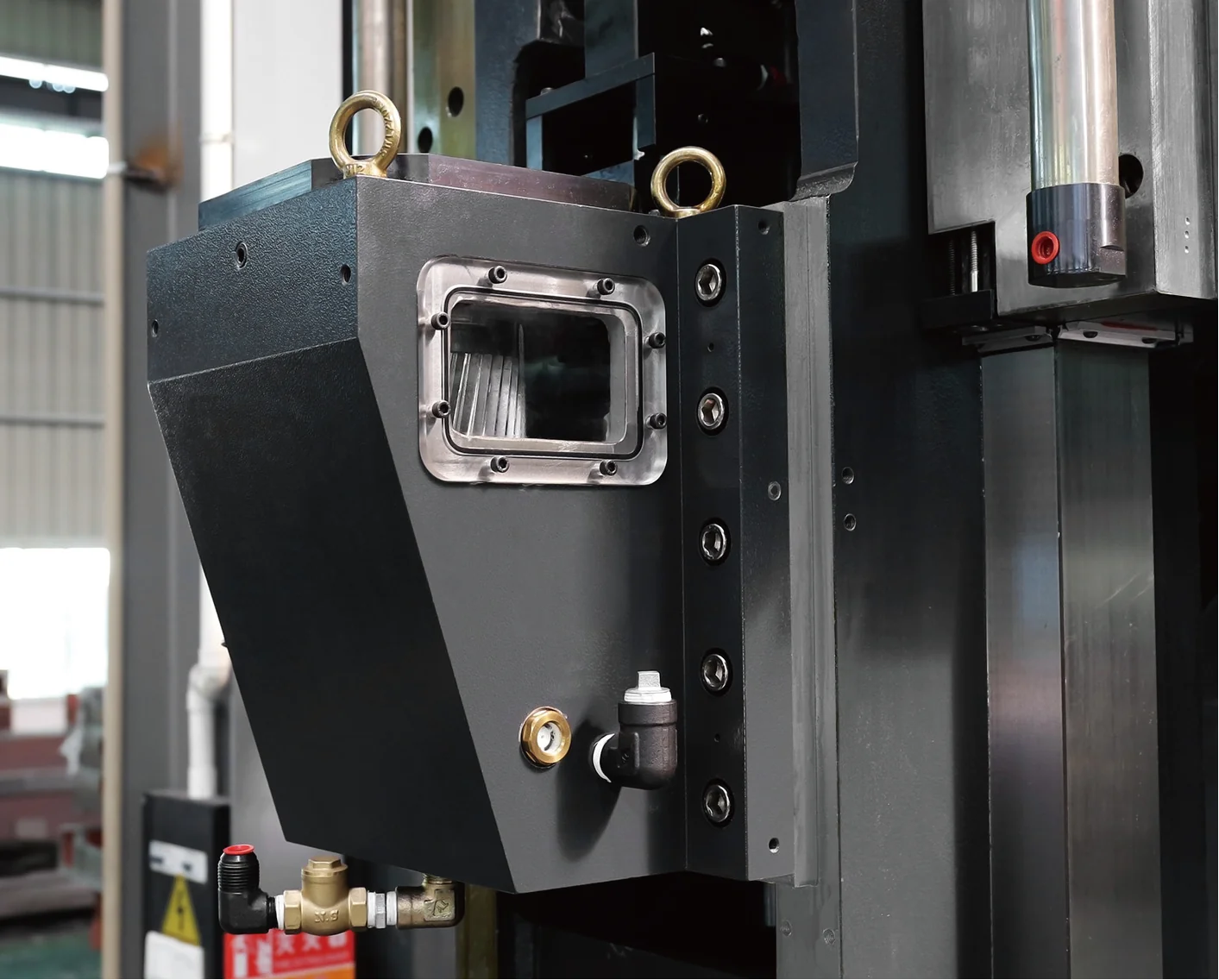

Boîte de vitesses Boîte de vitesses renforcée — démultiplication du couple pour le travail intensif en matière dure.

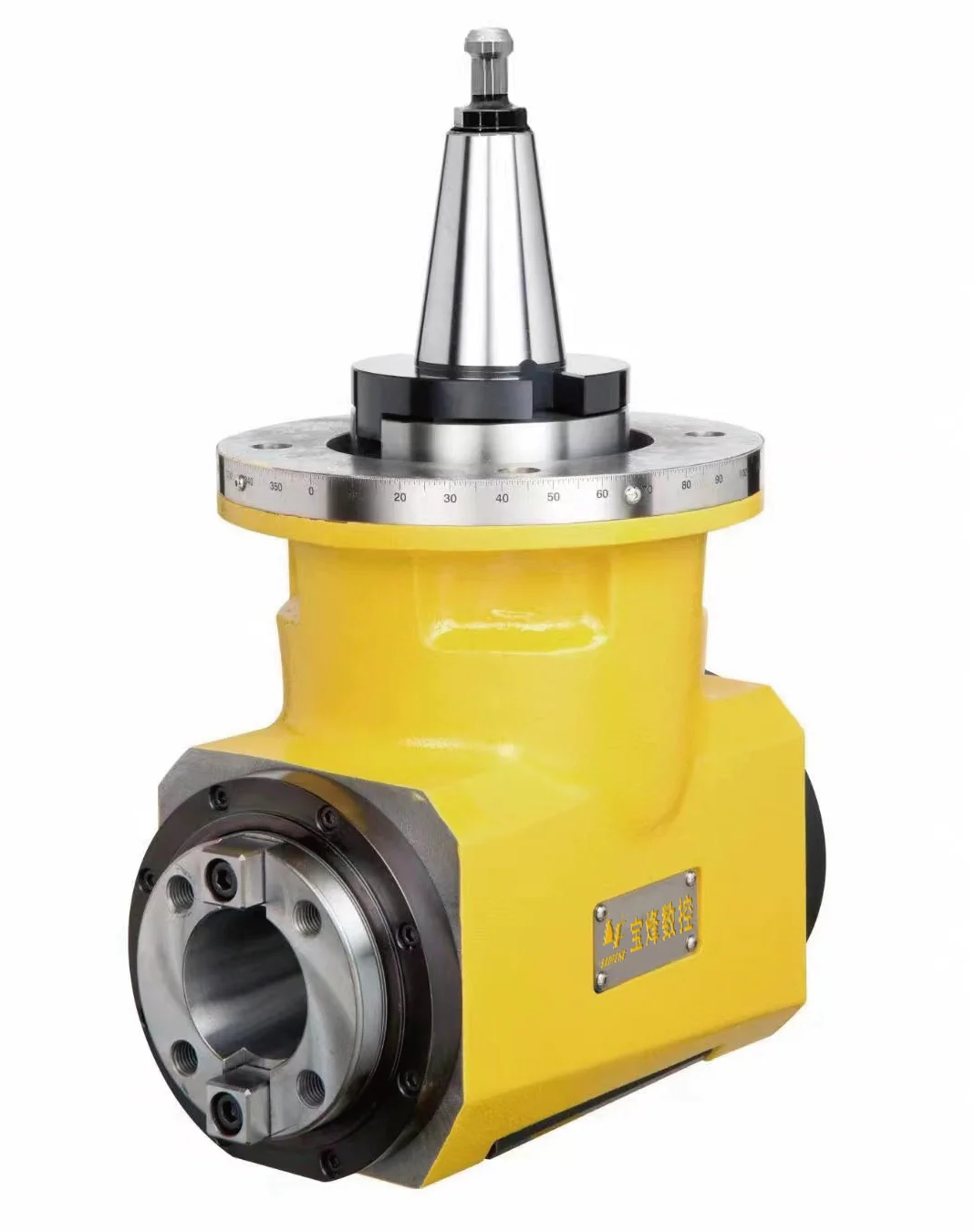

Tête angulaire manuelle Tête angulaire manuelle — flexibilité maximale pour les opérations exceptionnelles.

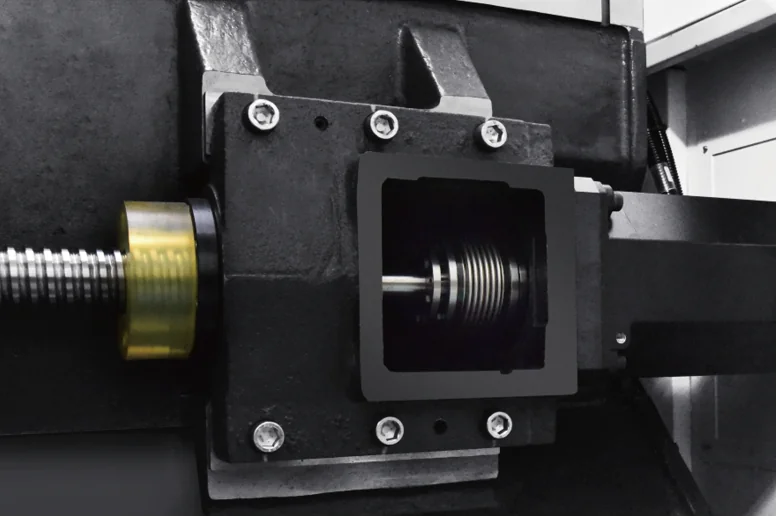

Servomoteurs XYZ Servomoteurs XYZ à entraînement direct — réactivité, précision de positionnement, sans backlash.

Applications

Quelle Série DC pour votre métier ?

Aéronautique

BF-2016V à BF-4026V

Pièces de structure, longerons, cadres. Grandes dimensions et précision.

Énergie

BF-3026V à BF-6026V

Composants turbines, vannes, brides. Usinage lourd grande capacité.

Moules grande taille

BF-2016V à BF-3026V

Moules automobile, emballage et industrie. Tables massives.

8 modèles

Les 8 modèles de la Série DC

Cliquez sur un modèle pour découvrir ses spécifications complètes, sa galerie et ses options.

DCMC

Série V-DC

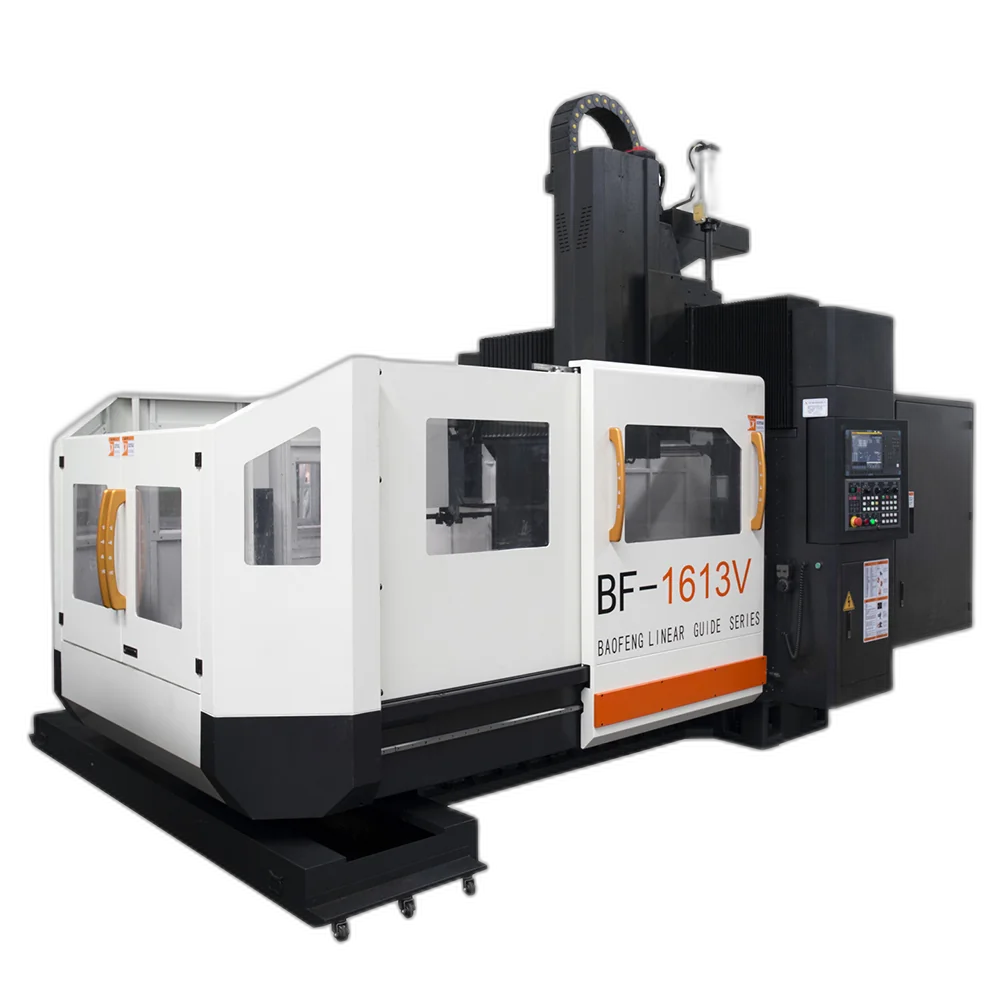

BF-1613V

Centre d'usinage double colonne CNC compact — courses 1 600 × 1 300 × 800 mm, broche 6-18 000 tr/min BBT40/BBT50. Entrée de gamme grandes pièces.

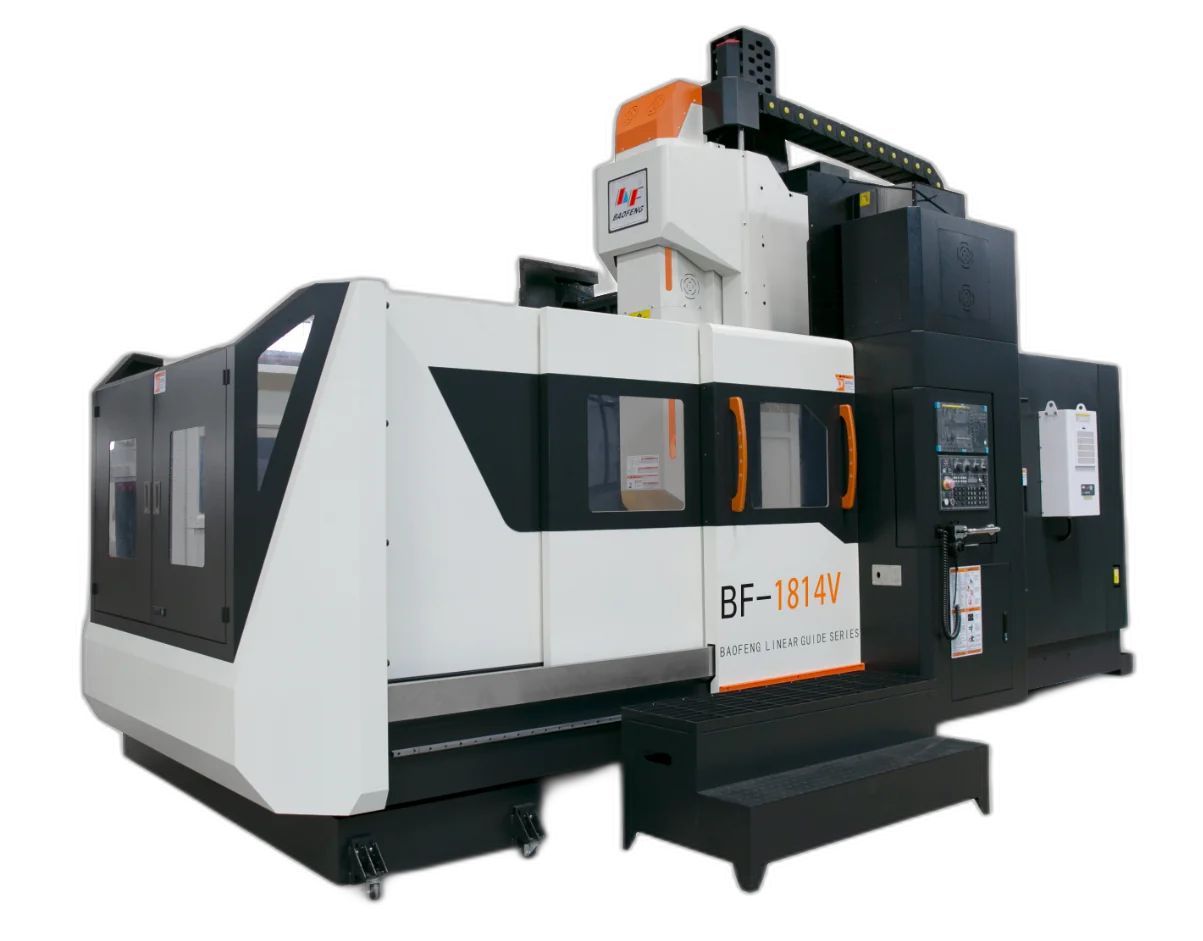

BF-1814V

Centre d'usinage double colonne CNC — courses 1 800 × 1 400 × 800 mm, broche 6 000 tr/min BBT50/HSK-A63. Moules et pièces mécaniques larges.

BF-2016V

Centre d'usinage double colonne CNC — courses 2 000 × 1 600 × 800 mm, broche 6 000 tr/min BBT50/HSK-A63. Moules moyens et pièces mécaniques larges.

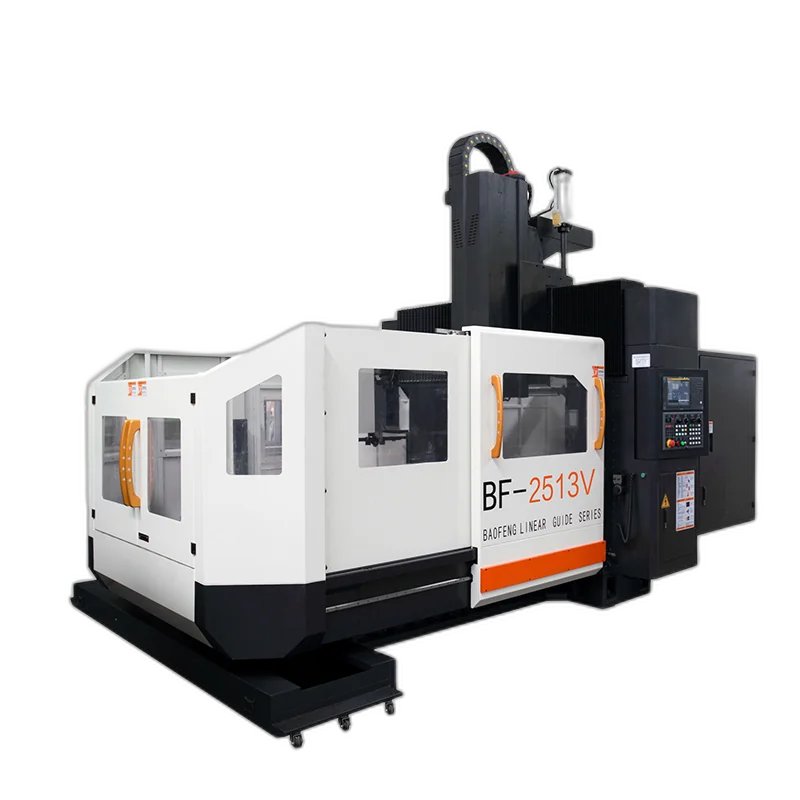

BF-2513V

Centre d'usinage double colonne CNC — courses 2 500 × 1 300 × 800 mm, broche 6 000 tr/min BBT50/HSK-A63. Grandes pièces industrielles.

BF-3026V

Centre d'usinage double colonne CNC — courses 3 000 × 2 600 × 1 000 mm, broche 6 000 tr/min BBT50/HSK-A63. Grandes pièces industrielles et énergie.

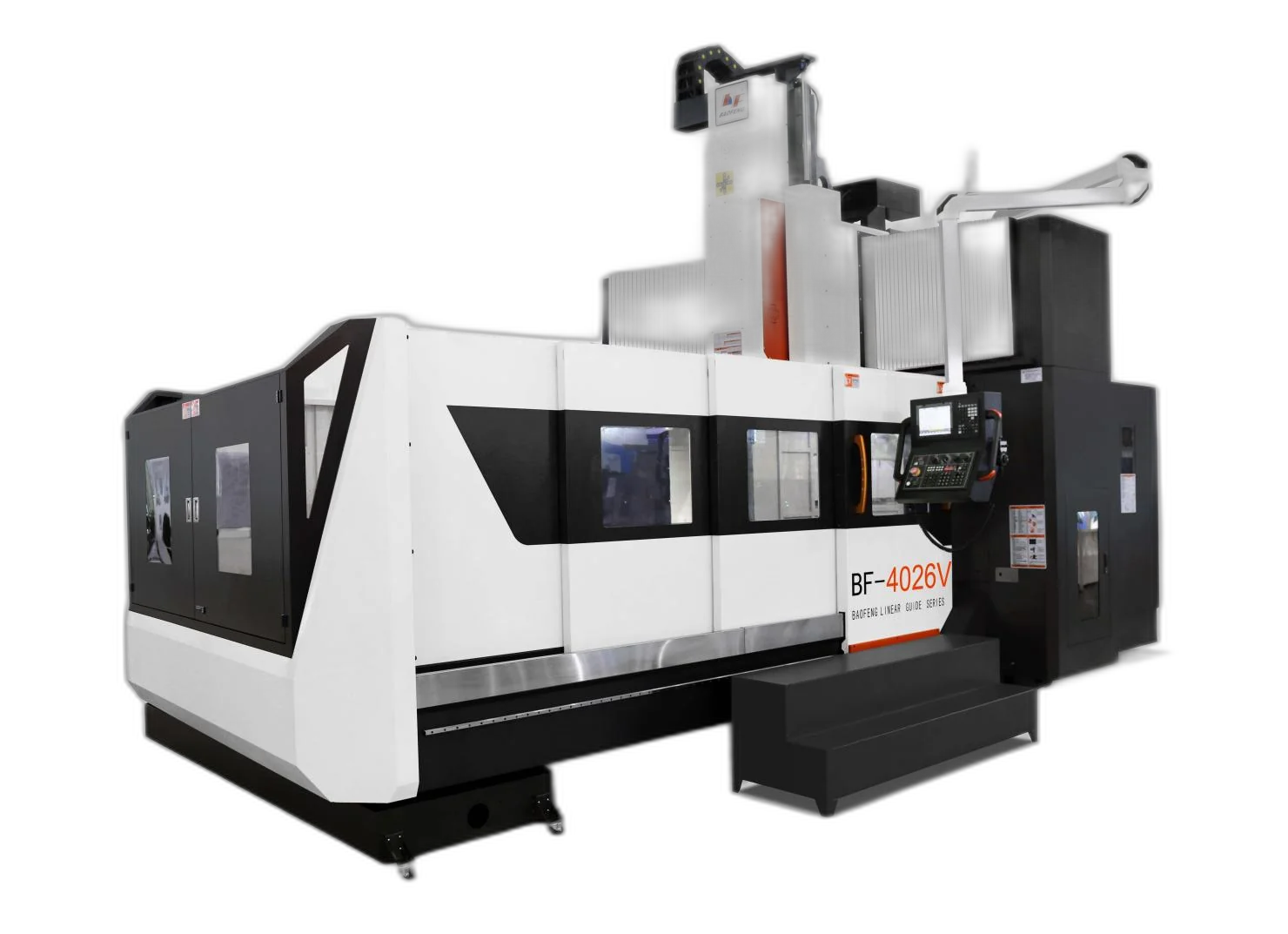

BF-4026V

Centre d'usinage double colonne CNC — courses 4 000 × 2 600 × 1 000 mm, broche 6 000 tr/min BBT50/HSK-A63. Aéronautique et énergie.

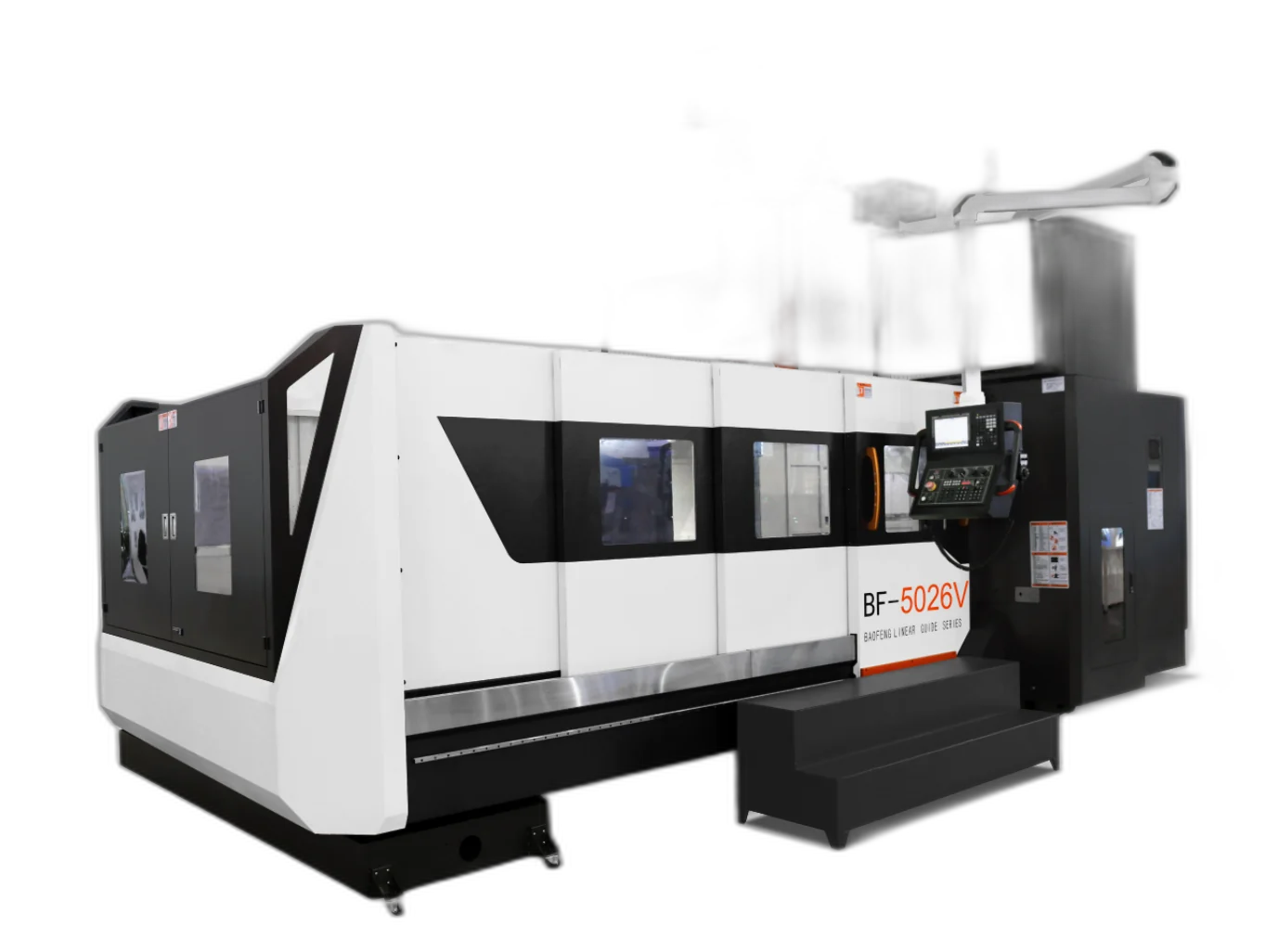

BF-5026V

Centre d'usinage double colonne CNC — courses 5 000 × 2 600 × 1 000 mm, broche 6 000 tr/min BBT50/HSK-A63. Grandes structures, aéronautique.

BF-6026V

Centre d'usinage double colonne CNC grande capacité — courses 6 000 × 2 600 × 1 200 mm, broche 6 000 tr/min BBT50/HSK-A63. La plus grande de la gamme.

Comparer

Quelle taille pour votre besoin ?

Comparez les courses, capacités et options pour identifier le modèle adapté à vos pièces et volumes.

Comparatif des modèles de la série DC
Modèle	Course X	Course Y	Course Z	Broche	Cône	Poids
BF-1613V	1 600 mm	1 300 mm	800 mm	6-18 000 tr/min	BBT40 / BBT50	13 000 kg	Voir →
BF-1814V	1 800 mm	1 400 mm	800 mm	6 000 tr/min	BBT50 / HSK-A63	15 000 kg	Voir →
BF-2016V	2 000 mm	1 600 mm	800 mm	6 000 tr/min	BBT50 / HSK-A63	19 000 kg	Voir →
BF-2513V	2 500 mm	1 300 mm	800 mm	6 000 tr/min	BBT50 / HSK-A63	22 000 kg	Voir →
BF-3026V	3 000 mm	2 600 mm	1 000 mm	6 000 tr/min	BBT50 / HSK-A63	32 000 kg	Voir →
BF-4026V	4 000 mm	2 600 mm	1 000 mm	6 000 tr/min	BBT50 / HSK-A63	33 500 kg	Voir →
BF-5026V	5 000 mm	2 600 mm	1 000 mm	6 000 tr/min	BBT50 / HSK-A63	41 000 kg	Voir →
BF-6026V	6 000 mm	2 600 mm	1 200 mm	6 000 tr/min	BBT50 / HSK-A63	50 000 kg	Voir →

Questions fréquentes

Tout savoir sur la Série DC

Jusqu'à quelle taille de pièce peut-on aller avec la Série DC ?

La Série DC couvre des courses de 1 300 × 700 mm jusqu'à 6 000 × 2 600 mm. Les tables de travail peuvent supporter des charges de plusieurs tonnes. C'est la gamme idéale pour les pièces de structure aéronautique, les bâtis de machine, les moules de grande taille et les pièces énergie.

Quels types de broches sont disponibles ?

La Série DC propose des broches BBT40, BBT50 et HSK-A63 selon les modèles. Les broches BBT50 offrent un couple élevé pour l'ébauche intensive, tandis que les HSK-A63 combinent vitesse et rigidité pour la finition. Des têtes de fraisage orientables à simple ou double face sont disponibles en option.

La structure double colonne est-elle vraiment plus rigide ?

Oui, significativement. Le portique symétrique distribue les efforts de coupe de manière égale sur les deux colonnes. La structure nervurée double couche en caisson, analysée par FEA, offre un rapport rigidité/masse supérieur à toute structure en C. Le résultat : moins de vibrations, meilleure précision et durée de vie accrue des outils.
