Série V — VMC guidage linéaire | Baofeng

Pourquoi la Série V

Les atouts de la Série V

Rigidité structurelle

Bâti monobloc fonte FC30, traitement thermique 48h. Analyse FEA pour une stabilité optimale même en usinage lourd.

Précision garantie

Guidages linéaires HIWIN haute précision, vis à billes précontraintes. Répétabilité ±0,002 mm maintenue dans le temps.

Productivité élevée

Broche direct drive 12 000-15 000 tr/min BBT40/ISO40. Changement d'outil rapide. Avances rapides jusqu'à 48 m/min.

Flexibilité maximale

Compatible 4ème et 5ème axe. 3 CNC au choix : FANUC, Siemens, Mitsubishi. Arrosage centre broche en option.

Sous le capot

Technologie & composants

Chaque sous-ensemble est choisi pour la rigidité, la précision et la durée de vie.

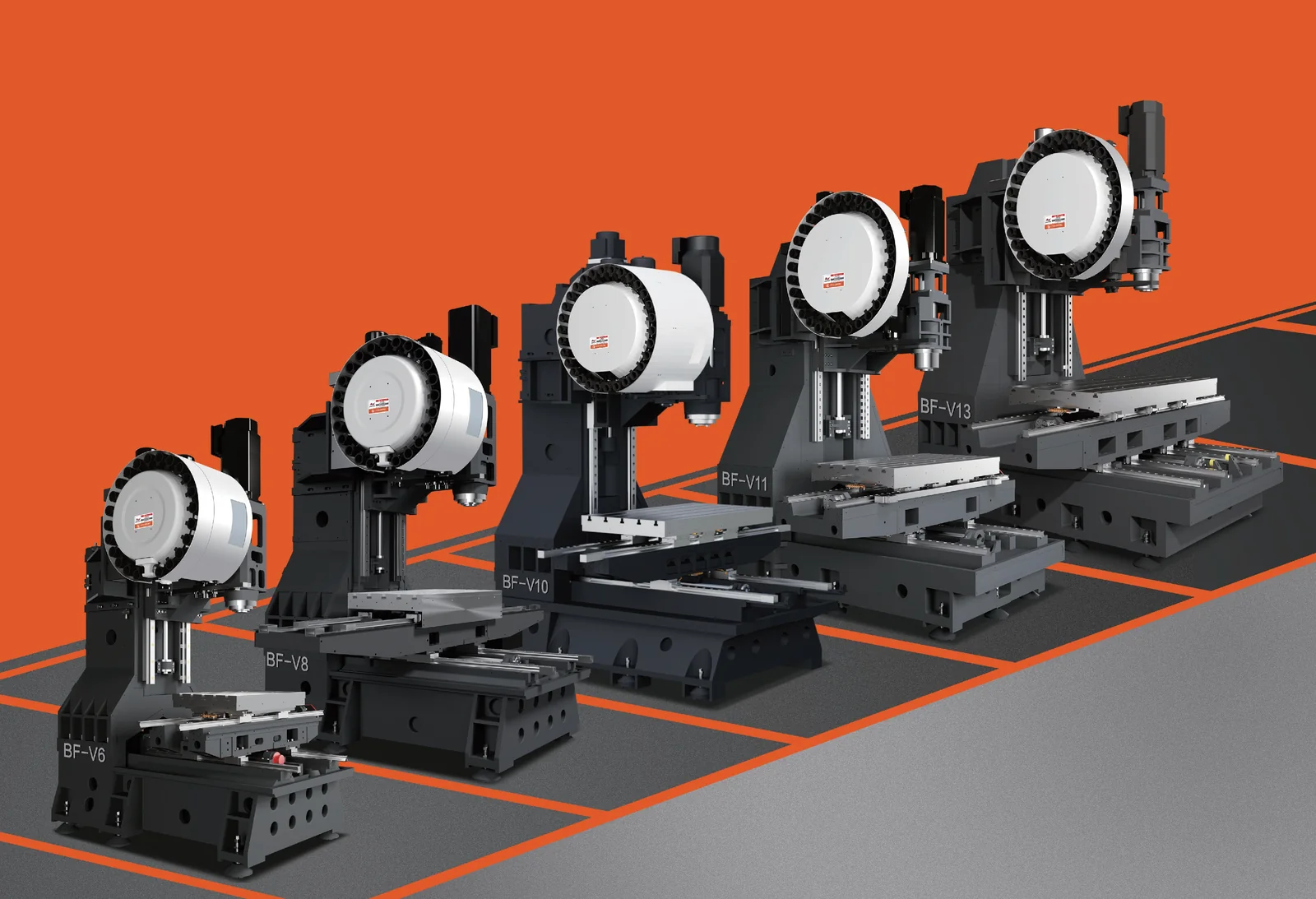

Vue d'ensemble Vue globale de l'architecture de la série — pensée pour la production intensive.

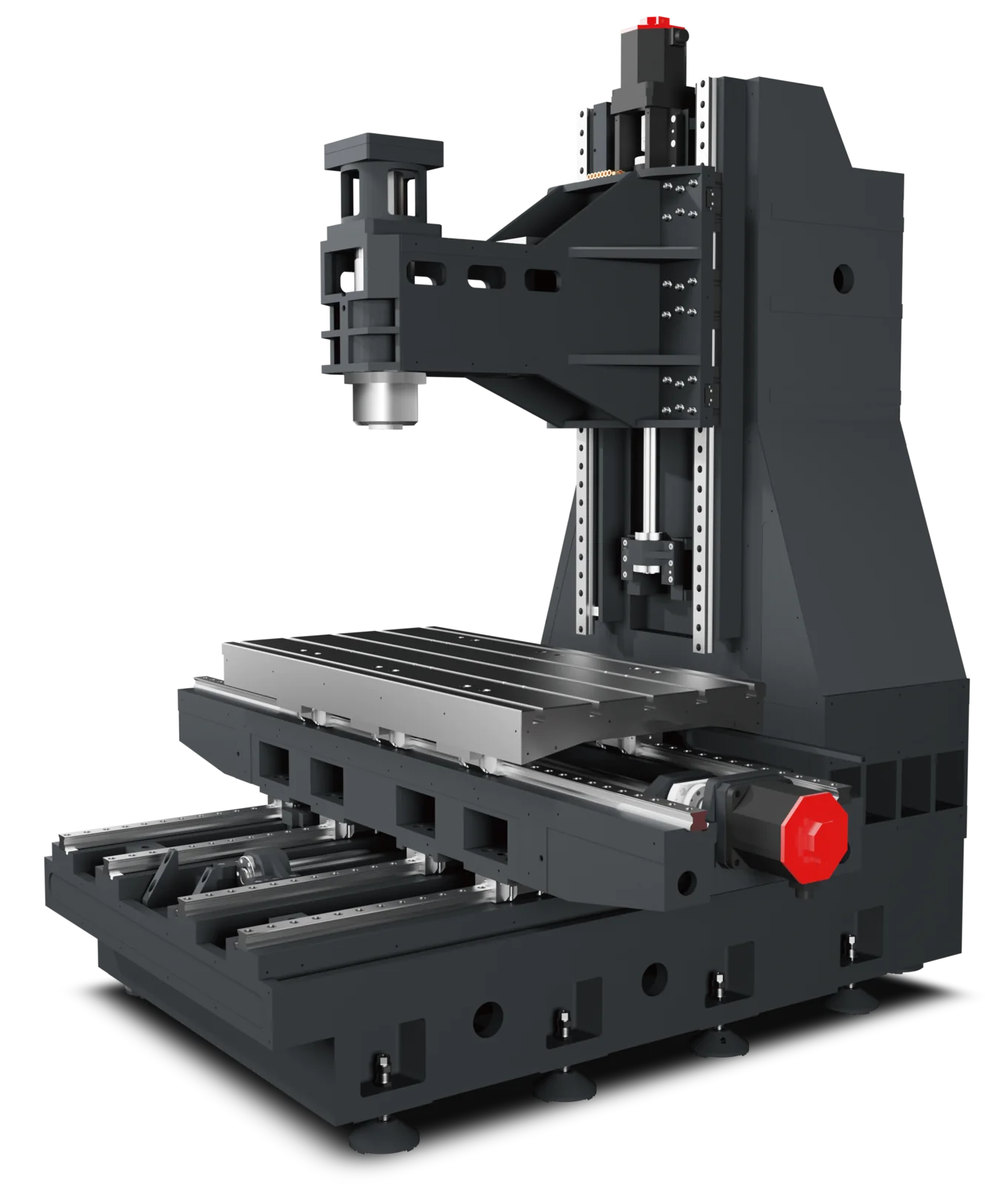

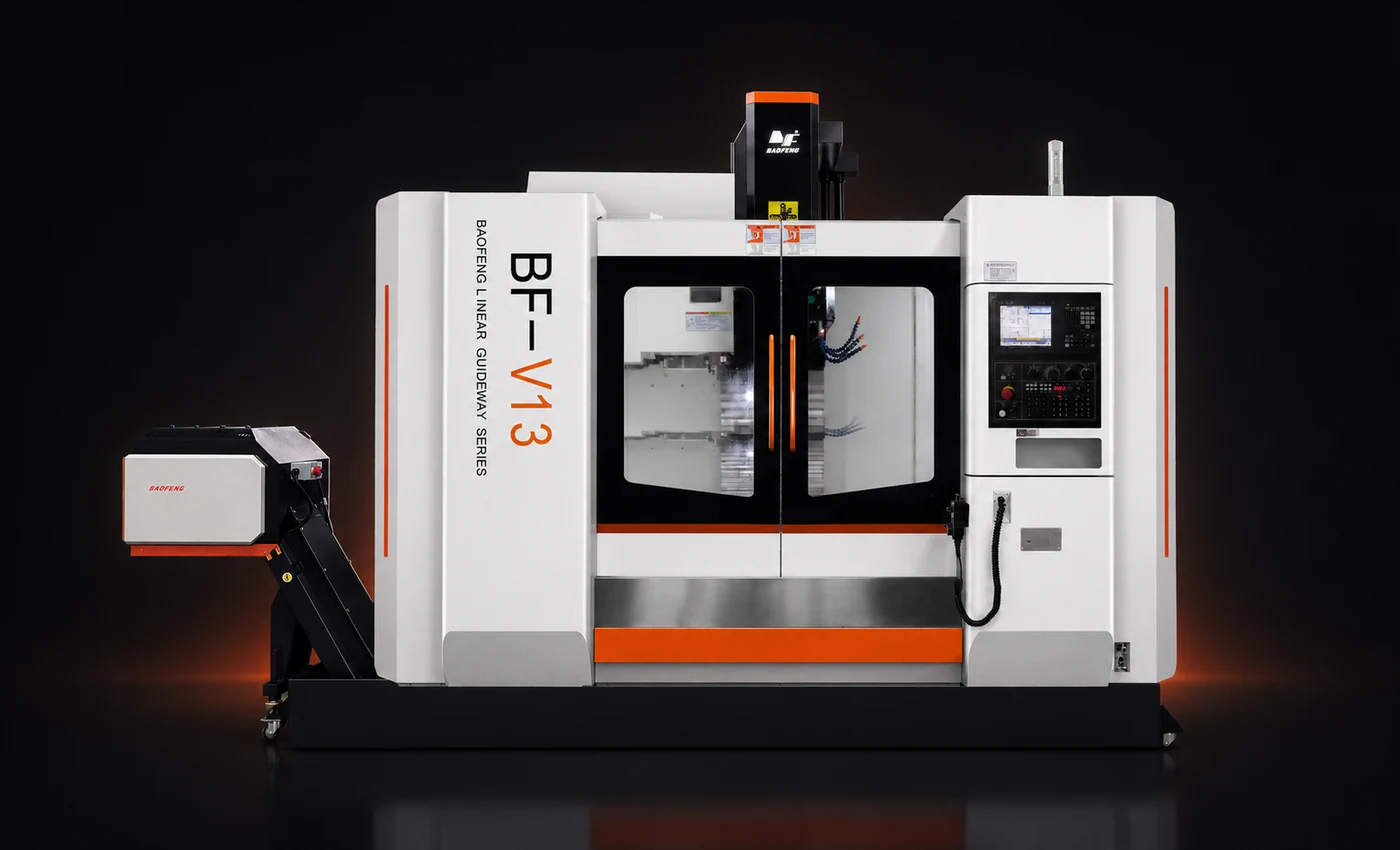

Bâti V13 Bâti fonte FC30, nervuré et traité thermiquement 48h. Absorption maximale des vibrations.

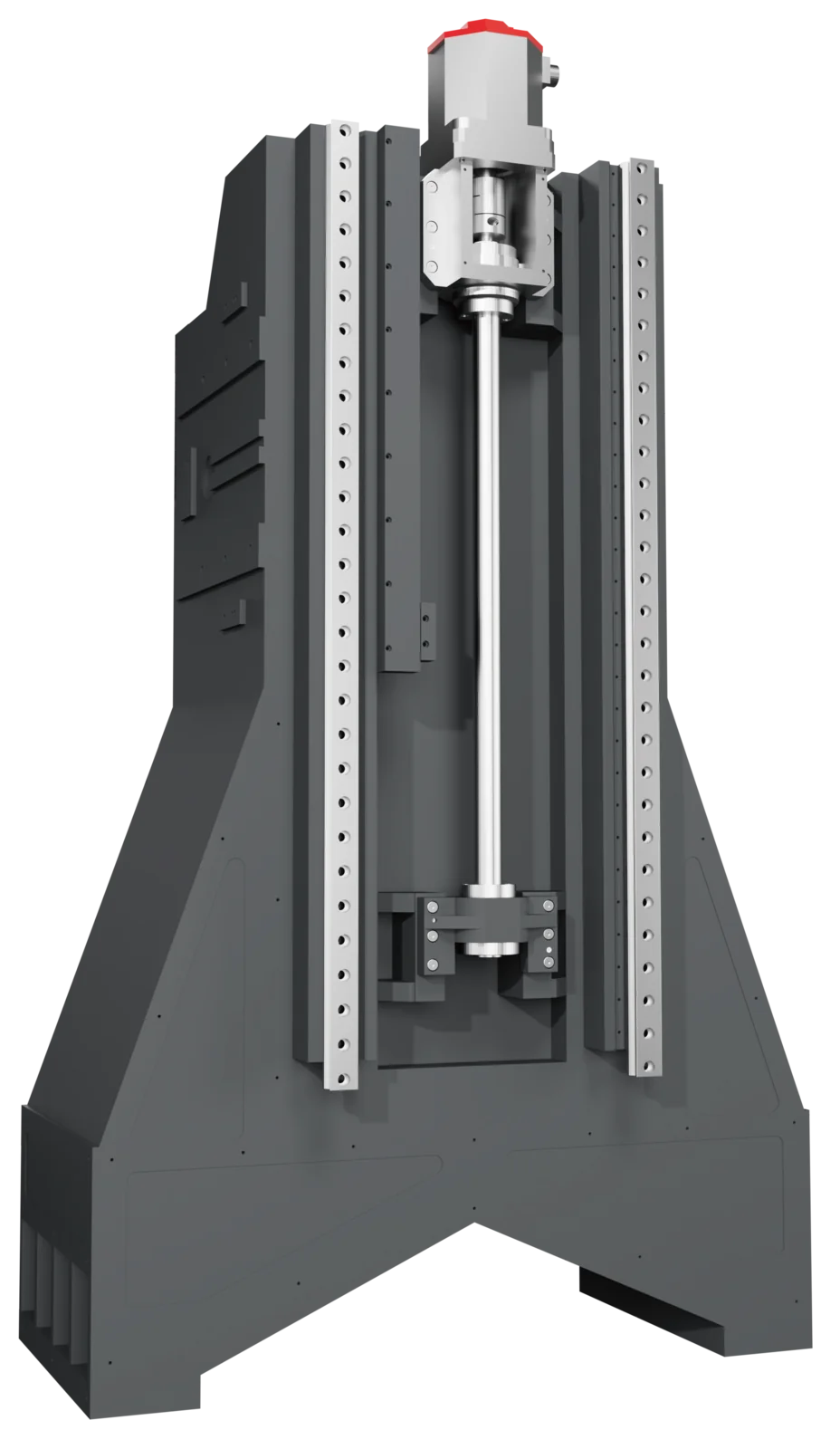

Colonne large portée Colonne élargie pour une rigidité accrue lors des opérations d'ébauche lourdes.

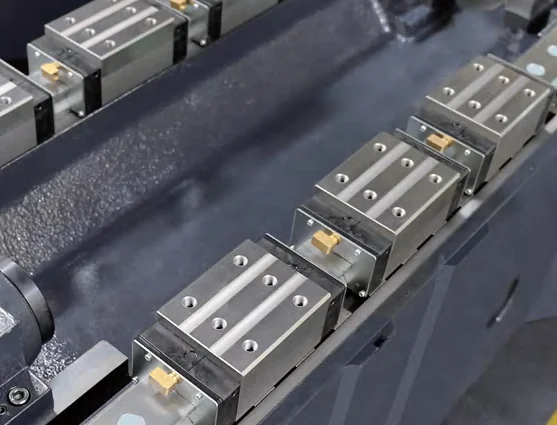

3 patins X/Y 3 patins par axe — répartition de charge optimale, durée de vie étendue des guidages.

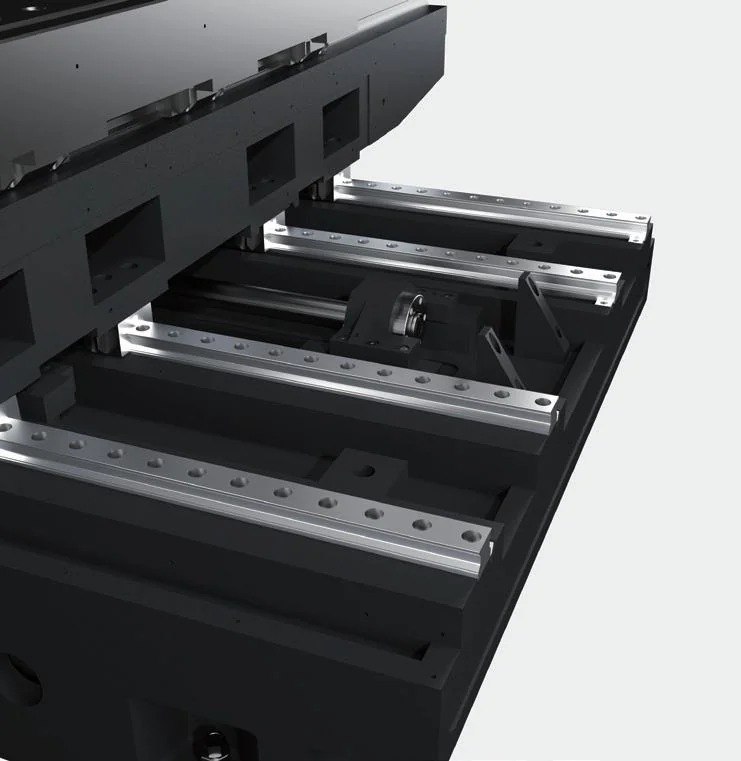

4 guidages axe Y 4 guidages sur l'axe Y — rigidité dynamique supérieure, précision maintenue en pleine charge.

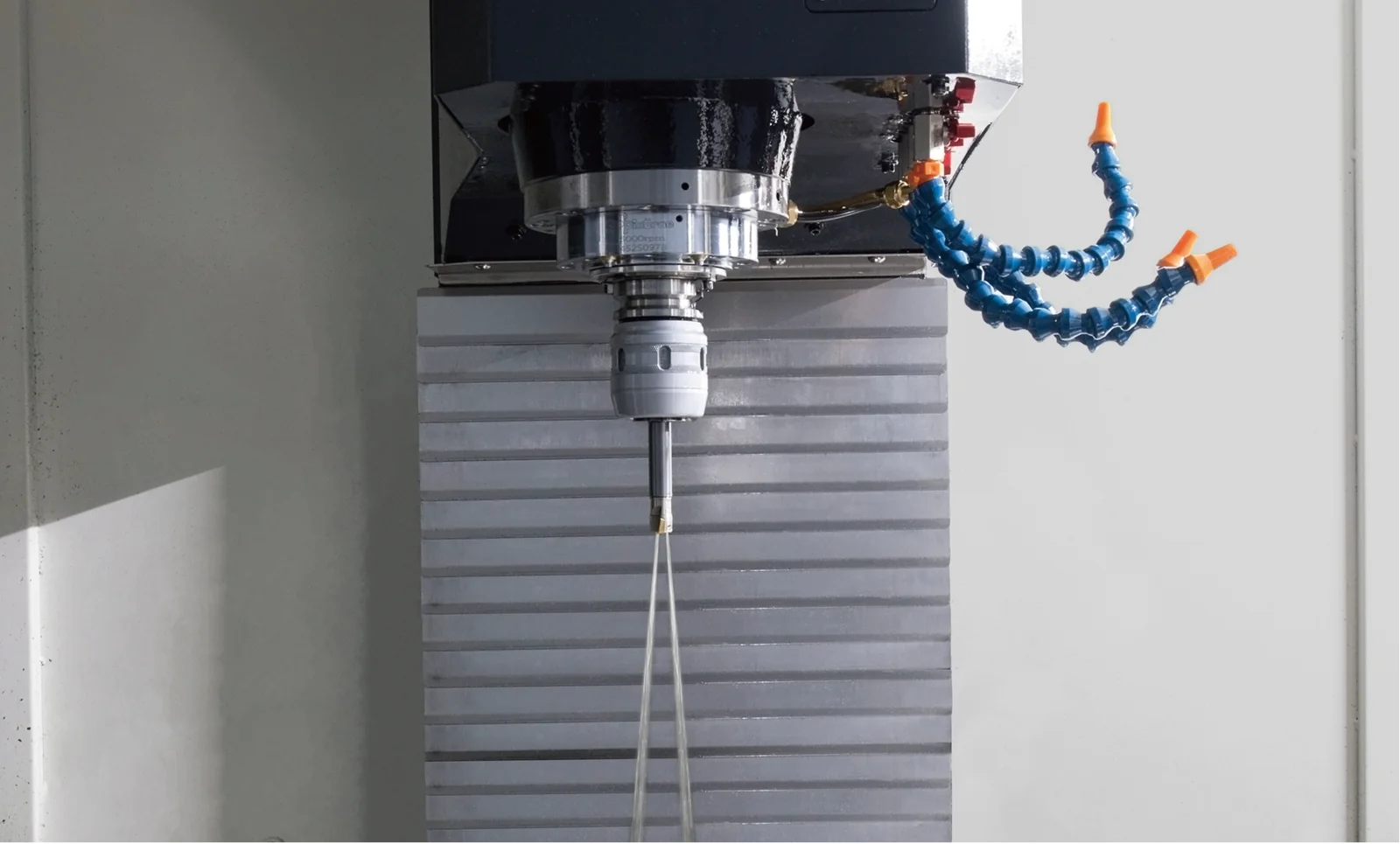

Arrosage centre broche Arrosage haute pression par le centre de la broche. Évacuation copeaux et refroidissement outil optimaux.

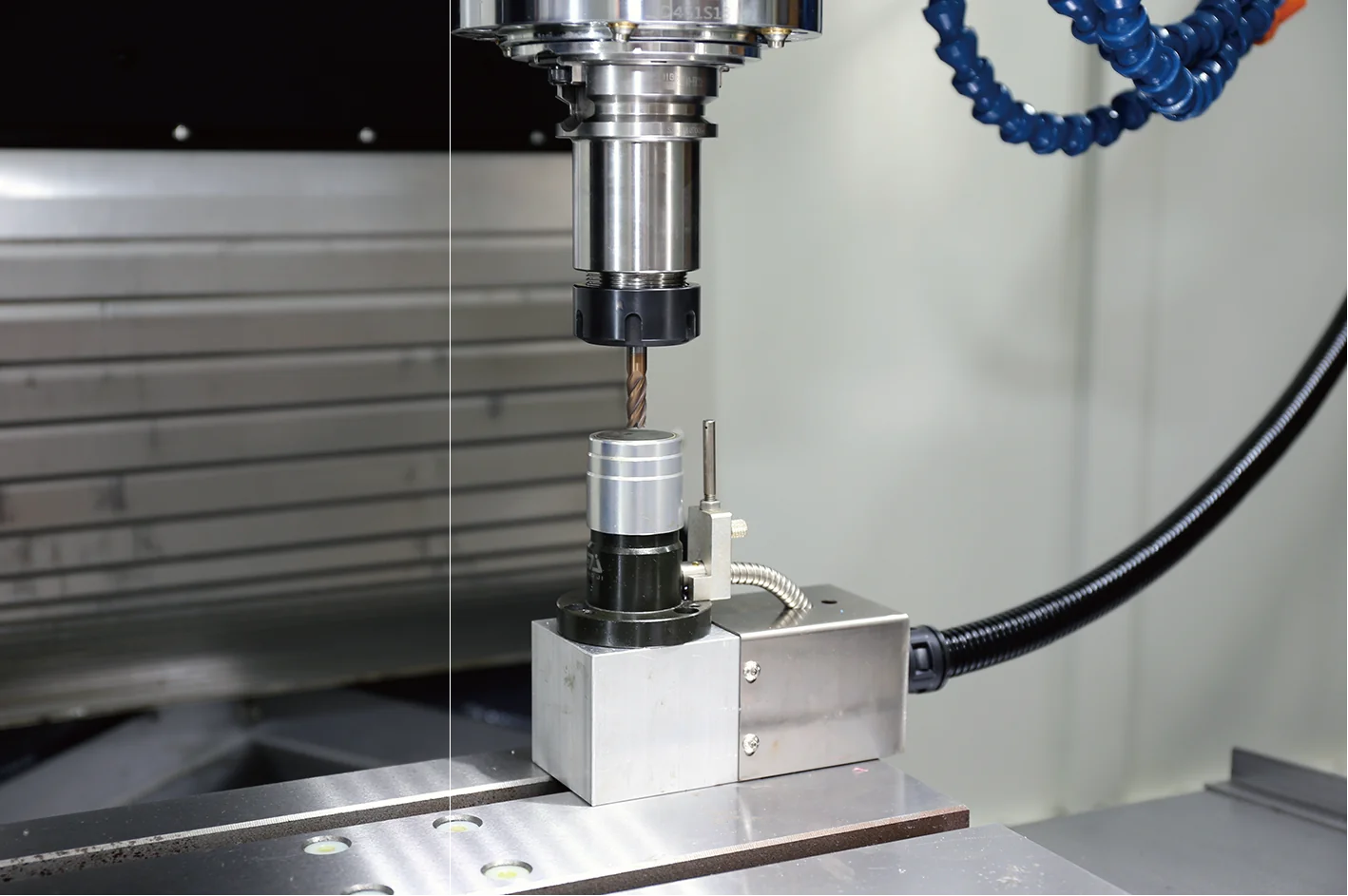

Palpeur outil Palpeur outil Renishaw ou équivalent — mesure automatique, correction temps réel, zéro rebut de réglage.

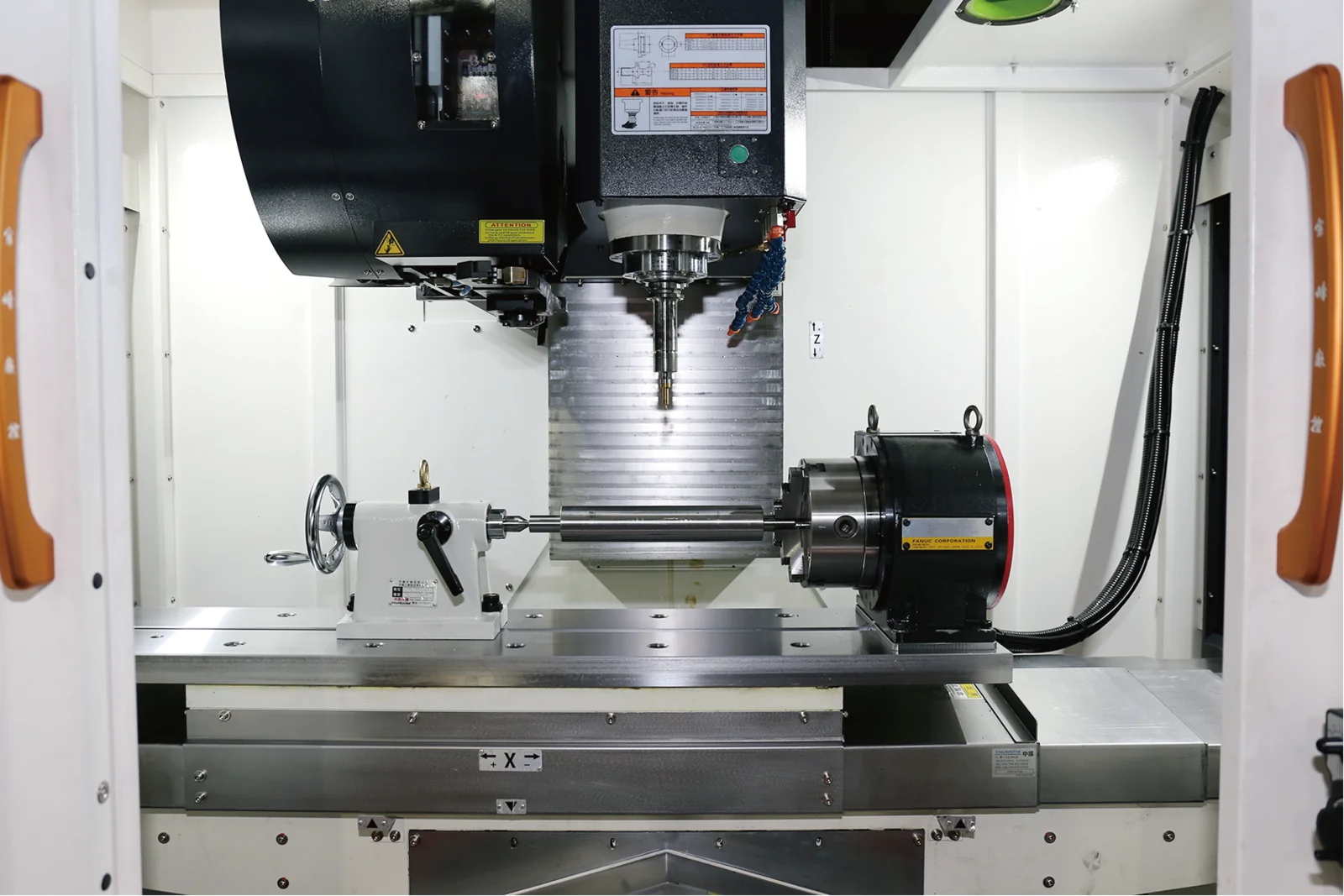

Diviseur 4ème axe Diviseur 4ème axe — élargit votre capacité aux pièces complexes, réduit les reprises et les mises en position.

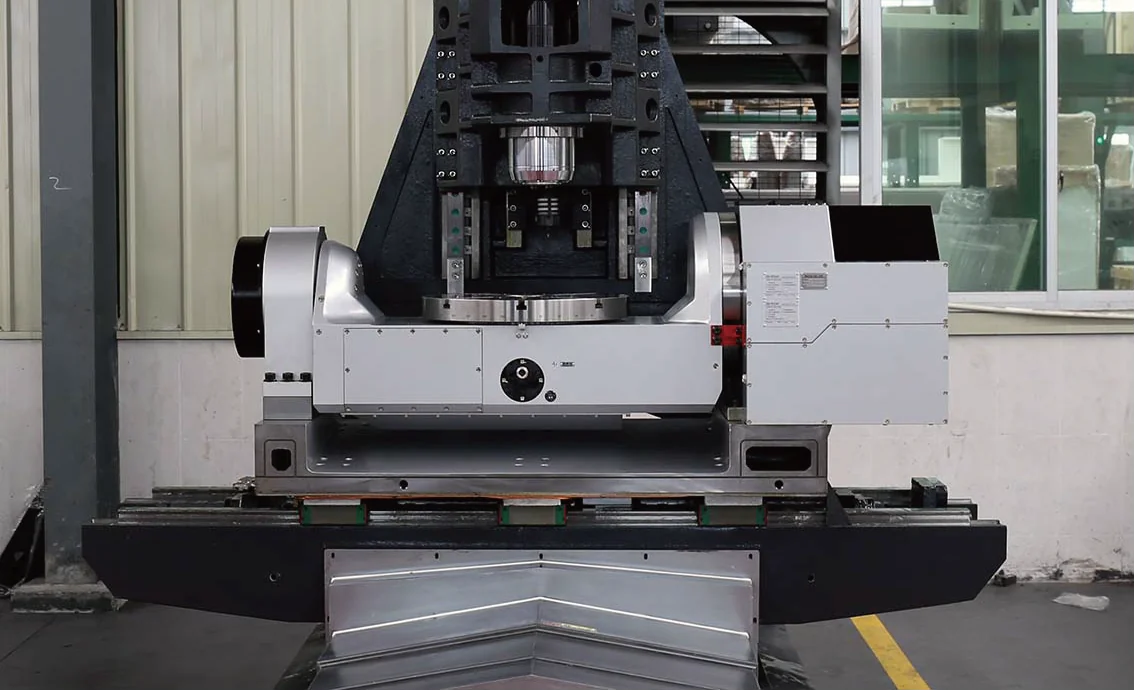

Diviseur 5ème axe Diviseur 5ème axe — usinage en un seul posage, gain de temps massif sur les pièces complexes.

Applications

Quelle Série V pour votre métier ?

Mécanique générale

BF-V8 · BF-V10

Sous-traitance, séries courtes à moyennes, pièces multi-références. Polyvalence et réglage rapide.

Automobile

BF-V10 · BF-V11

Pièces de série, cadence élevée, fonctionnement en 2×8 ou 3×8. Fiabilité et répétabilité.

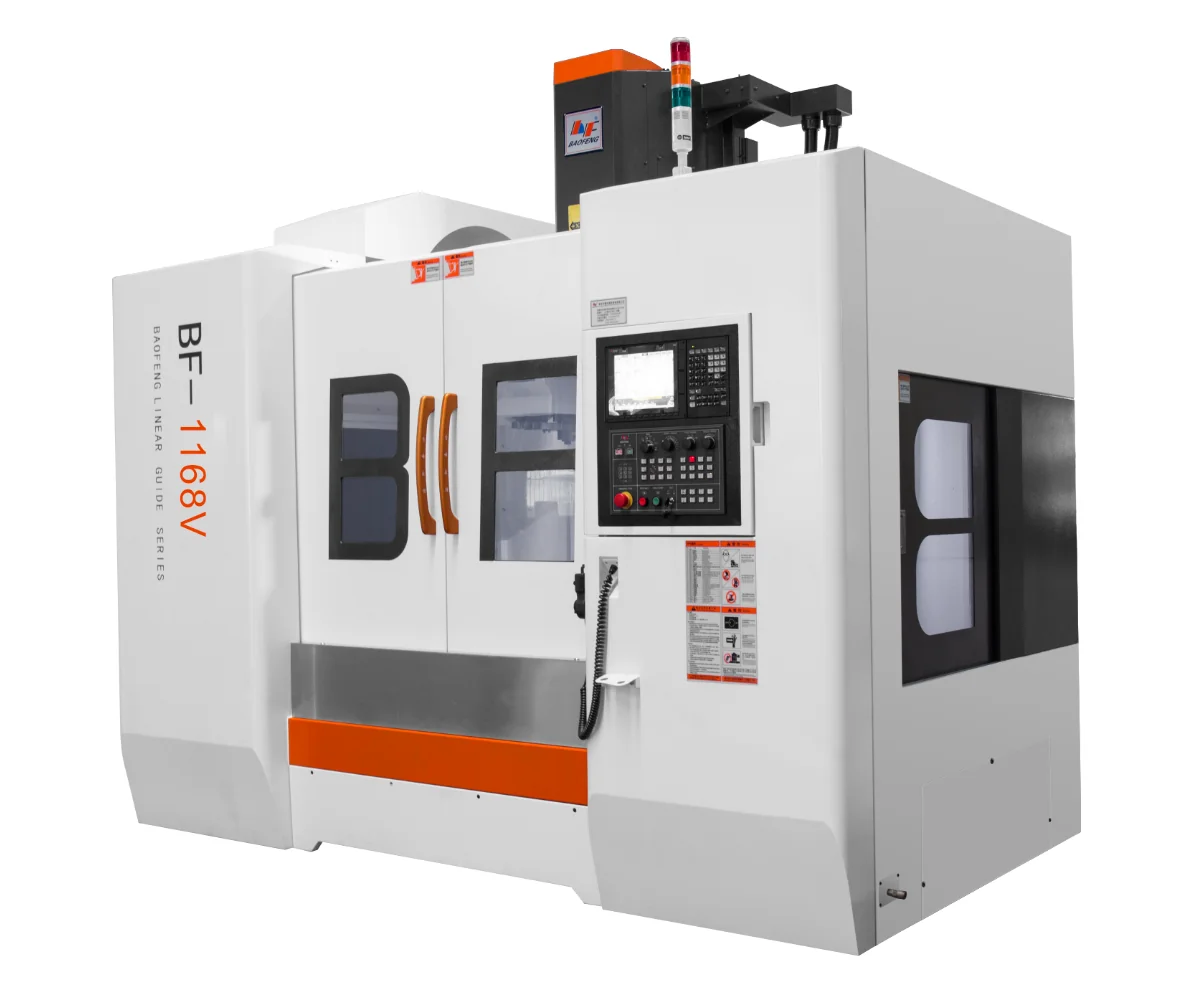

Centre d'usinage vertical CNC grande course avec table rotative — courses 1 100 × 650 × 800 mm, broche 12 000 tr/min BBT40. 4e/5e axe intégrable.

Comparer

Quelle taille pour votre besoin ?

Comparez les courses, capacités et options pour identifier le modèle adapté à vos pièces et volumes.

Comparatif des modèles de la série V
Modèle	Course X	Course Y	Course Z	Broche	Cône	Table
BF-V8	800 mm	500 mm	550 mm	12 000 tr/min	BBT40 / ISO40	900x500 mm	Voir →
BF-V10	1 000 mm	550 mm	600 mm	12 000 tr/min	BBT40 / ISO40	1100x550 mm	Voir →
BF-V11	1 100 mm	600 mm	650 mm	12 000 tr/min	BBT40 / ISO40	1200x600 mm	Voir →
BF-V13	1 300 mm	700 mm	700 mm	12 000 tr/min	BBT40 / ISO40	1450x700 mm	Voir →
BF-858V	850 mm	550 mm	800 mm	12 000 tr/min	BBT40 / ISO40	1100x710 mm	Voir →
BF-1168V	1 100 mm	650 mm	800 mm	12 000 tr/min	BBT40 / ISO40	1200x650 mm	Voir →

Questions fréquentes

Tout savoir sur la Série V

Quelle est la différence entre la Série V et la Série VP ?

La Série V utilise des guidages linéaires pour un excellent rapport vitesse/précision, idéale pour la mécanique générale et la sous-traitance. La Série VP adopte une architecture box-type (caisson) offrant une rigidité structurelle maximale, recommandée pour l'usinage de moules et les passes d'ébauche lourdes. Le choix dépend de votre application : si la vitesse et la polyvalence sont prioritaires, optez pour la V. Si la rigidité absolue prime, choisissez la VP.

Quels matériaux peut-on usiner avec la Série V ?

La Série V est conçue pour usiner tous les matériaux courants : aciers (P20, H13, 4140), fontes, aluminium, laiton, plastiques techniques et composites. La broche 12 000-15 000 tr/min BBT40/ISO40 offre le couple nécessaire pour l'acier et la vitesse requise pour l'aluminium. Pour les matériaux exotiques (titane, inconel), nous recommandons la Série A 5 axes ou la Série DC double colonne.

Quelles options CNC sont disponibles ?

Trois commandes numériques sont proposées au choix : FANUC 0i-MF Plus, Siemens 828D/840D sl, et Mitsubishi M80. Chaque CNC est fournie avec ses cycles d'usinage natifs. Le choix dépend de vos habitudes de programmation et de votre parc existant. Nos techniciens vous conseillent sur le meilleur choix pour votre atelier.

Peut-on ajouter un 4ème ou 5ème axe sur la Série V ?

Oui. Les modèles BF-858V et BF-1168V sont spécifiquement conçus pour l'intégration de tables rotatives 4ème et 5ème axe, avec une course Z de 800 mm permettant le dégagement nécessaire. Les modèles standard (V8 à V13) peuvent également recevoir un diviseur 4ème axe. Le câblage et l'interfaçage CNC sont prévus en standard.

Quel est le délai de livraison et d'installation ?

Moins de 5 mois entre la commande et la mise en service, selon le modèle et les options. L'installation et la mise en service sont incluses : transport sécurisé, mise de niveau laser, raccordements, tests géométriques et formation opérateur sur site. Un rapport de contrôle qualité est fourni avant expédition depuis l'usine.
