BF-V11 Centre d’usinage vertical
Centre d'usinage vertical CNC grande course — courses 1 100 × 600 × 650 mm, broche 12 000 tr/min BBT40. Pièces allongées et moules.
GARANTIE 1 AN · SAV FRANCE

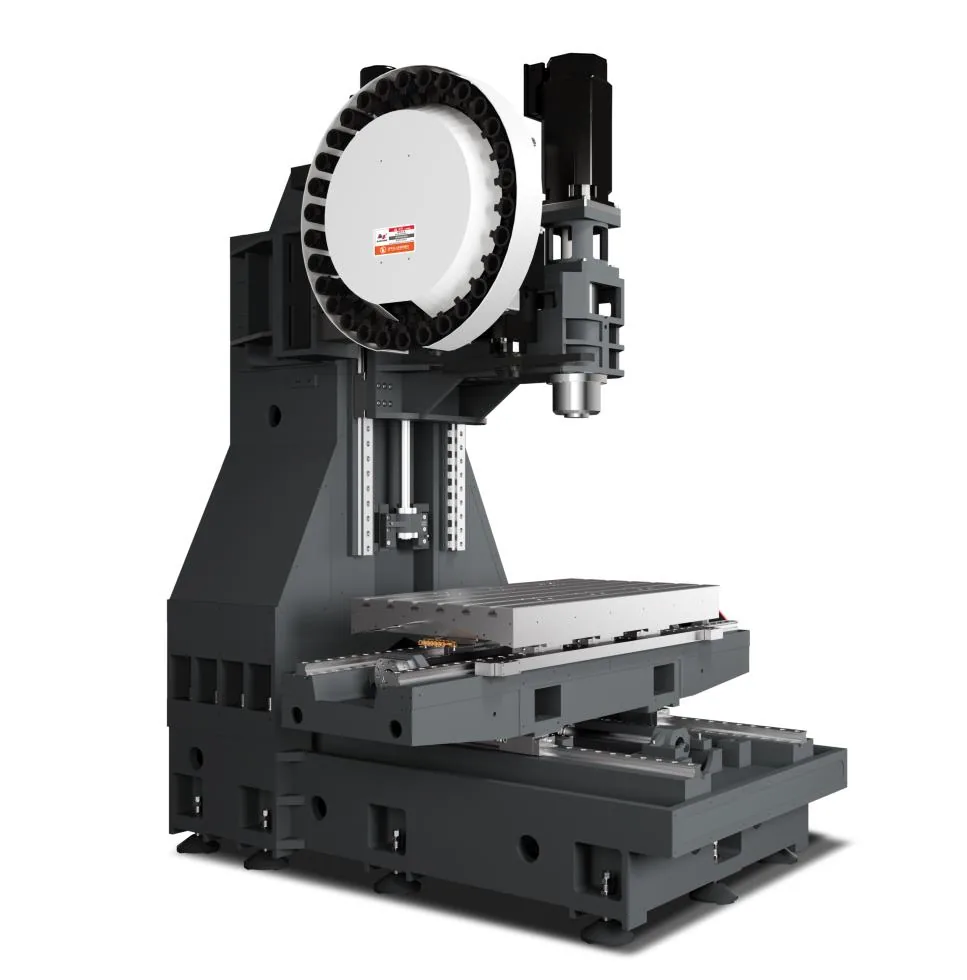

Le BF-V11 en détail
À qui s'adresse le BF-V11 ?
Moulistes et sous-traitants mécaniques produisant des pièces allongées jusqu'à 1 100 mm — carcasses de moules, rails, bâtis — en acier et aluminium, séries de 1 à 200 pièces.
Le problème que vous connaissez
Les moules de longueur 900-1 100 mm dépassent la course X d'un VMC standard, imposant un posage en deux fois. Le raccord entre les deux passes laisse un défaut de planéité de 0,03 mm, visible sur les pièces injectées.
Ce que le BF-V11 change
Courses 1 100 × 600 × 650 mm, broche 12 000 tr/min BBT40, guidages linéaires à rouleaux, répétabilité ±0,003 mm. Table 1 200 × 600 mm / 900 kg, magasin 24 outils, FANUC 0i-MF Plus, puissance 15/18,5 kW, masse 7 000 kg.
Ce que ça change concrètement
- Course X 1 100 mm : carcasses de moules et pièces allongées usinées en un posage — suppression du défaut de raccord.
- Course Y 600 mm / Z 650 mm : profondeur d'empreinte suffisante pour les moules à noyau profond sans limitation.
- Table 1 200 × 600 mm / 900 kg : un bloc acier de 800 kg se bride directement avec marge pour l'outillage de serrage.
- Guidages linéaires à rouleaux : répétabilité ±0,003 mm, états de surface homogènes sur toute la longueur de passe.
- 15/18,5 kW BBT40 : ébauche productive dans l'acier P20 avec fraise Ø63, finition des empreintes à Ra 0,8 µm.
Applications industrielles
Moules d'injection : carcasses allongées, plaques porte-empreintes, tiroirs de moules automobile.
Mécanique de précision : rails de guidage, semelles de machines, arbres à plats multiples.
Énergie : brides de grandes dimensions, plaques d'échangeurs, supports de tuyauterie.
Pourquoi le BF-V11 ?
Avances rapides élevées et changement d'outil rapide
Guidage linéaire à rouleaux, répétabilité ±0.003 mm
Large gamme de matériaux et d'applications
Votre pièce rentre-t-elle dans le BF-V11 ?
Entrez les dimensions et le poids de votre plus grande pièce : le dessin et la réponse suivent.
Première estimation à partir des courses, de la table et de la charge admissible. Un technicien la confirme avec votre plan : bridage, outils, approche.
Faire valider par un technicienCaractéristiques techniques
Axes & Table
| Course X | 1 100 mm |
| Course Y | 600 mm |
| Course Z | 650 mm |
| Table | 1 200 × 600 mm |
| Charge max | 900 kg |
Broche
| Broche | 12 000 tr/min |
| Cône | BBT40 / ISO40 |
| Puissance broche | 15/18,5 kW |
Performance
| Avance rapide X/Y | 36 m/min |
| Avance rapide Z | 30 m/min |
| Magasin outils | 24 positions |
Général
| CNC | FANUC 0i-MF Plus |
| Guidage | Linéaire à rouleaux |
| Répétabilité | ±0,003 mm |
| Poids machine | 7 000 kg |
Spécifications constructeur en conditions nominales — configuration exacte validée sur devis.
Pièces usinées
Exemples de pièces réalisées sur nos machines.
