BF-V10 Centre d’usinage vertical
Centre d'usinage vertical CNC polyvalent — courses 1 000 × 550 × 600 mm, broche 12 000 tr/min BBT40. Automobile, moules, mécanique générale.
GARANTIE 1 AN · SAV FRANCE
Le BF-V10 en détail
À qui s'adresse le BF-V10 ?
Sous-traitants automobile, moulistes et ateliers de mécanique produisant des pièces prismatiques de 400 à 900 mm en acier, fonte et aluminium, séries de 1 à 1 000 pièces.
Le problème que vous connaissez
Une course X de 800 mm oblige à repositionner les pièces de longueur intermédiaire, ajoutant 15 à 20 minutes de réglage par reprise. Chaque repositionnement introduit une erreur de 0,02 mm minimum entre les faces.
Ce que le BF-V10 change

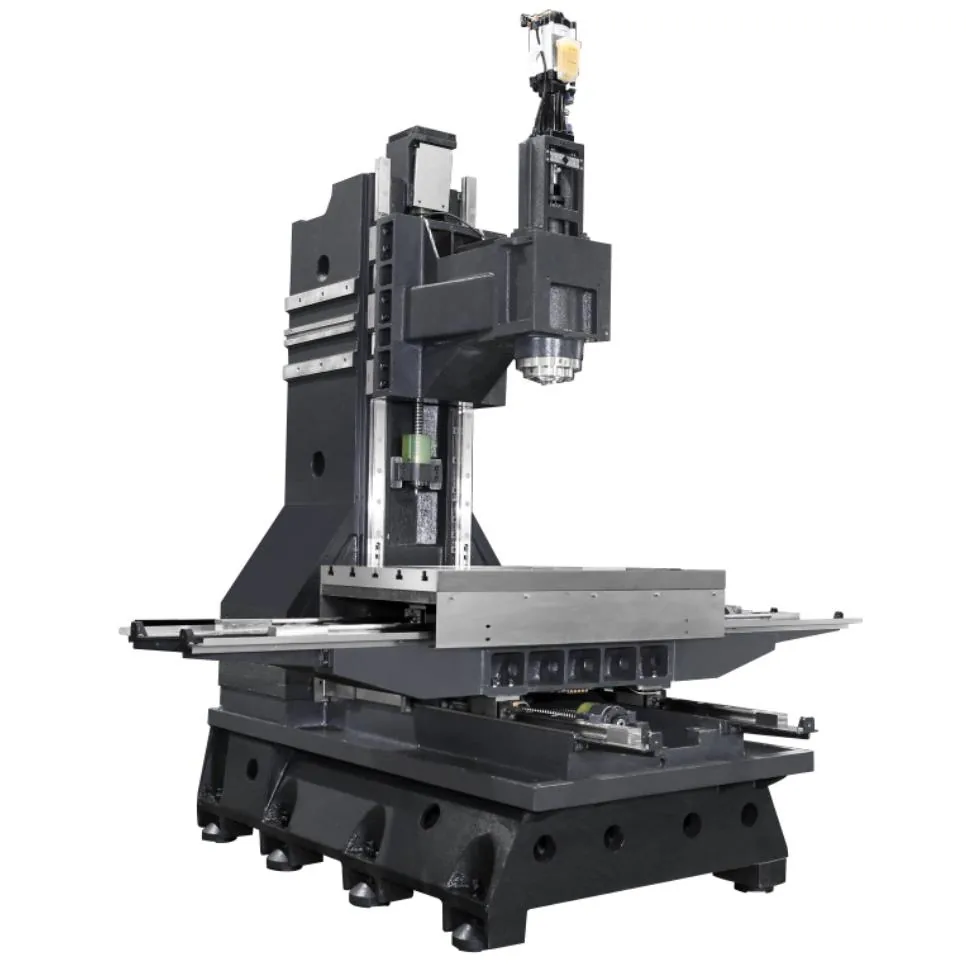

Courses 1 000 × 550 × 600 mm, broche 12 000 tr/min BBT40, guidages linéaires à rouleaux, répétabilité ±0,003 mm. Table 1 100 × 550 mm / 800 kg, magasin 24 outils, FANUC 0i-MF Plus, puissance 15/18,5 kW, masse 6 800 kg.
Ce que ça change concrètement
- Course X 1 000 mm : les pièces de longueur intermédiaire passent en un seul posage — suppression des reprises et de leurs défauts d'alignement.

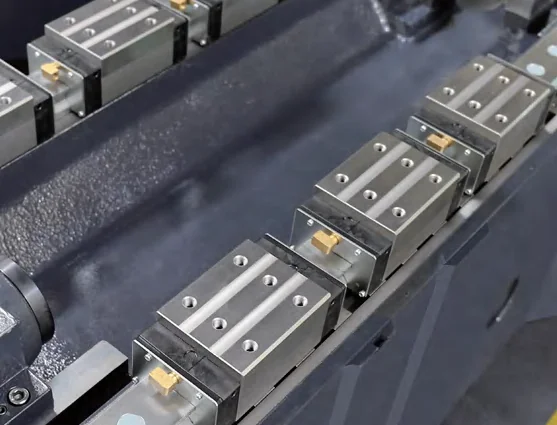

- Guidages linéaires à rouleaux : répétabilité ±0,003 mm maintenue sur toute la course, même en dynamique rapide.
- Broche 15/18,5 kW BBT40 : 30 % de puissance en plus par rapport au V8, ébauche acier avec fraise Ø63 à pleine capacité.

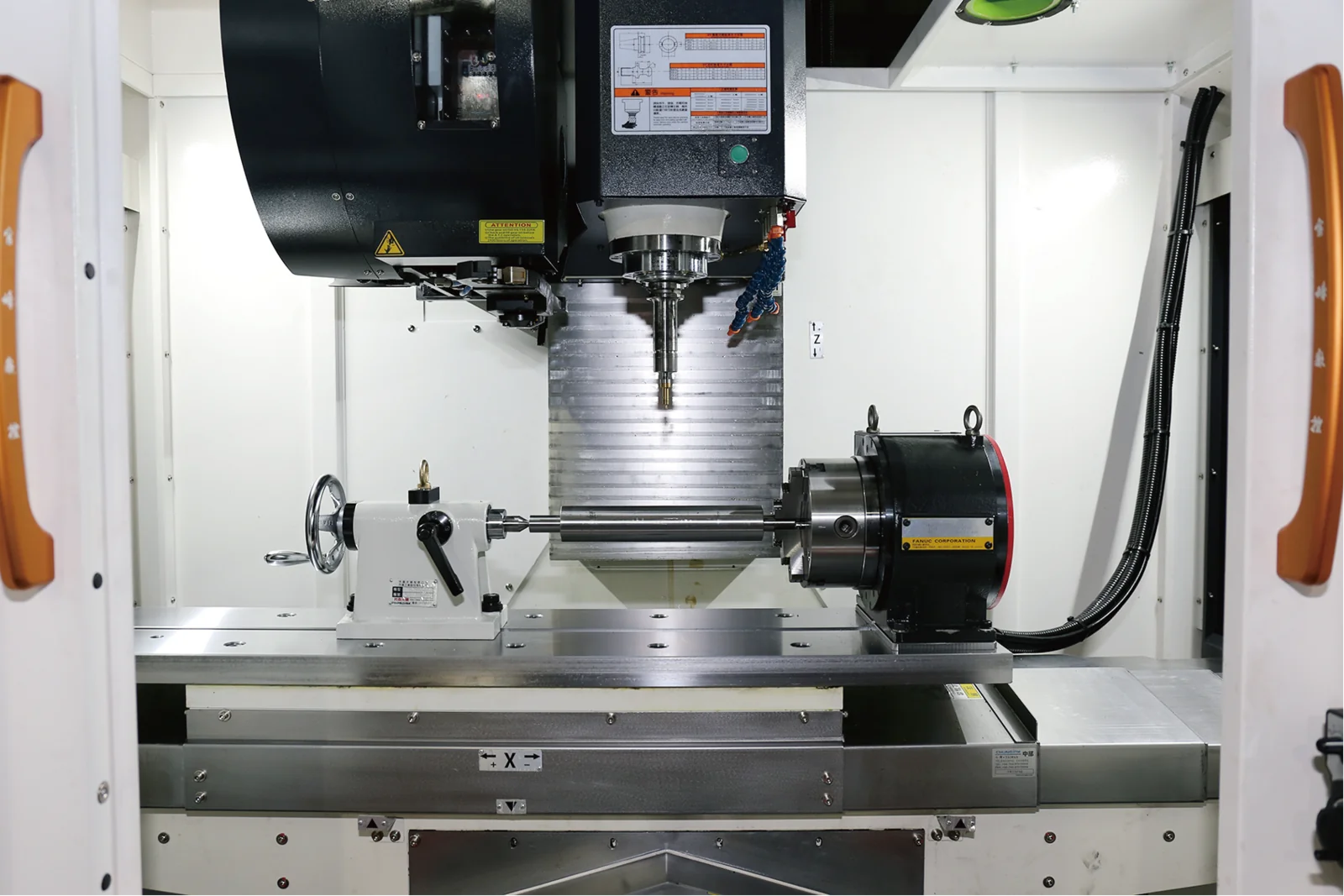

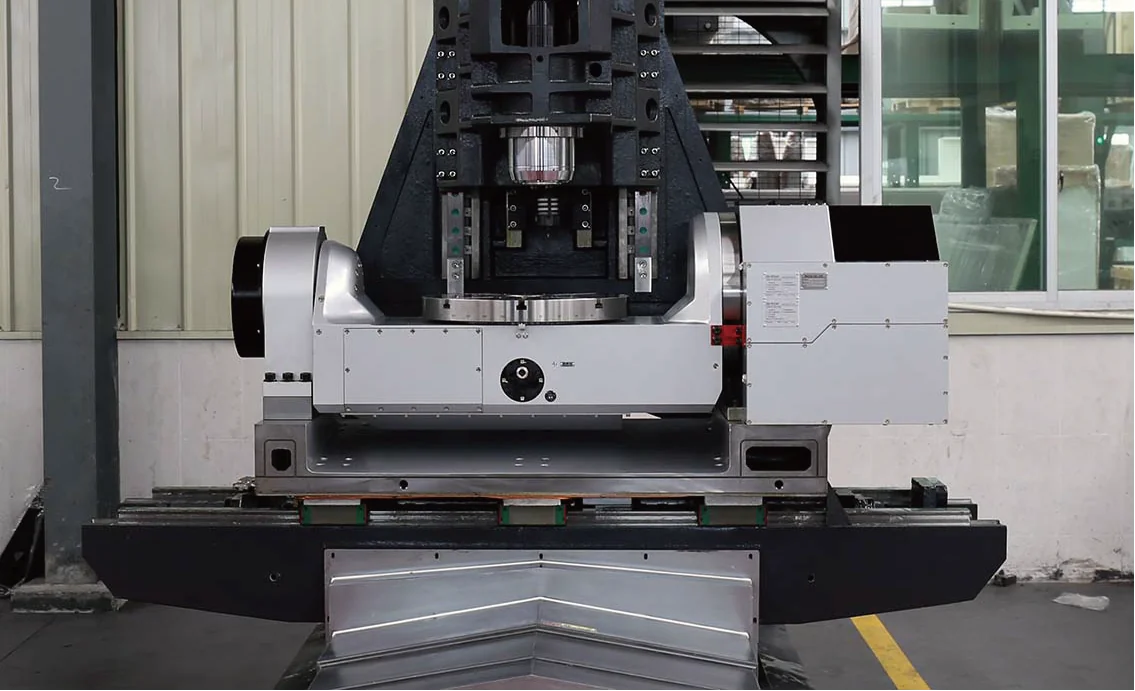

- Table 800 kg : montage d'un diviseur 4e axe avec pièce et contre-pointe sans dépasser la charge admissible.
- 24 outils + FANUC 0i-MF Plus : compatibilité totale avec l'outillage BBT40 existant et les programmes FANUC de l'atelier.
Applications industrielles
Automobile : supports de train, bras de suspension, platines de fixation moteur en aluminium.
Moules : plaques porte-empreintes jusqu'à 900 mm, carcasses de moules en acier pré-traité.
Mécanique générale : arbres usinés sur plats, rails de guidage, semelles de machines.
Pourquoi le BF-V10 ?
Avances rapides élevées et changement d'outil rapide
Guidage linéaire à rouleaux, répétabilité ±0.003 mm
Large gamme de matériaux et d'applications
Votre pièce rentre-t-elle dans le BF-V10 ?
Entrez les dimensions et le poids de votre plus grande pièce : le dessin et la réponse suivent.
Première estimation à partir des courses, de la table et de la charge admissible. Un technicien la confirme avec votre plan : bridage, outils, approche.
Faire valider par un technicienCaractéristiques techniques
Axes & Table
| Course X | 1 000 mm |
| Course Y | 550 mm |
| Course Z | 600 mm |
| Table | 1 100 × 550 mm |
| Charge max | 800 kg |
Broche
| Broche | 12 000 tr/min |
| Cône | BBT40 / ISO40 |
| Puissance broche | 15/18,5 kW |
Performance
| Avance rapide X/Y | 36 m/min |
| Avance rapide Z | 30 m/min |
| Magasin outils | 24 positions |
Général
| CNC | FANUC 0i-MF Plus |
| Guidage | Linéaire à rouleaux |
| Répétabilité | ±0,003 mm |

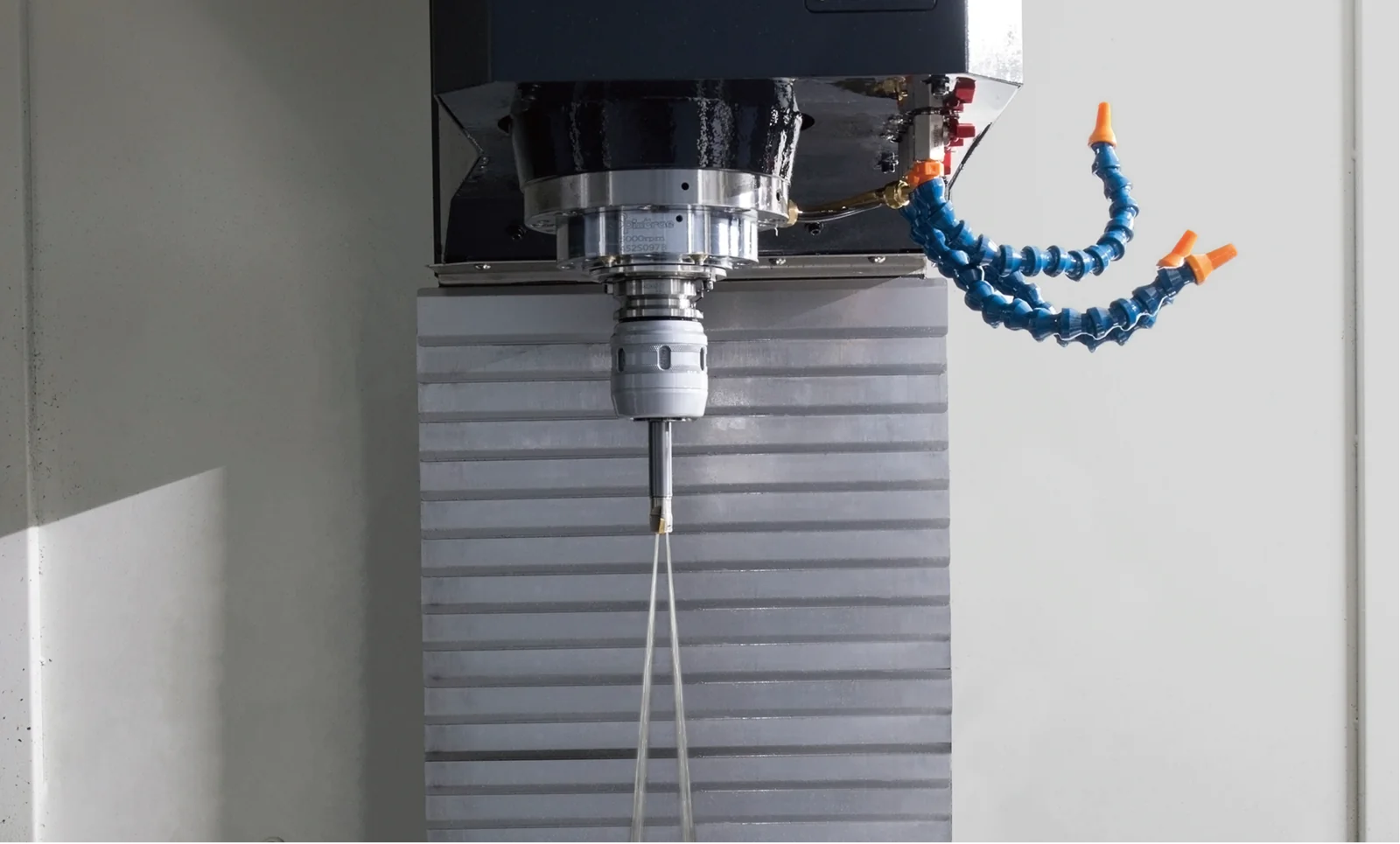

| Pression arrosage | 20 bar (opt. 70 bar) |
| Alimentation | 380V / 50Hz |
| Poids machine | 6 800 kg |
Spécifications constructeur en conditions nominales — configuration exacte validée sur devis.

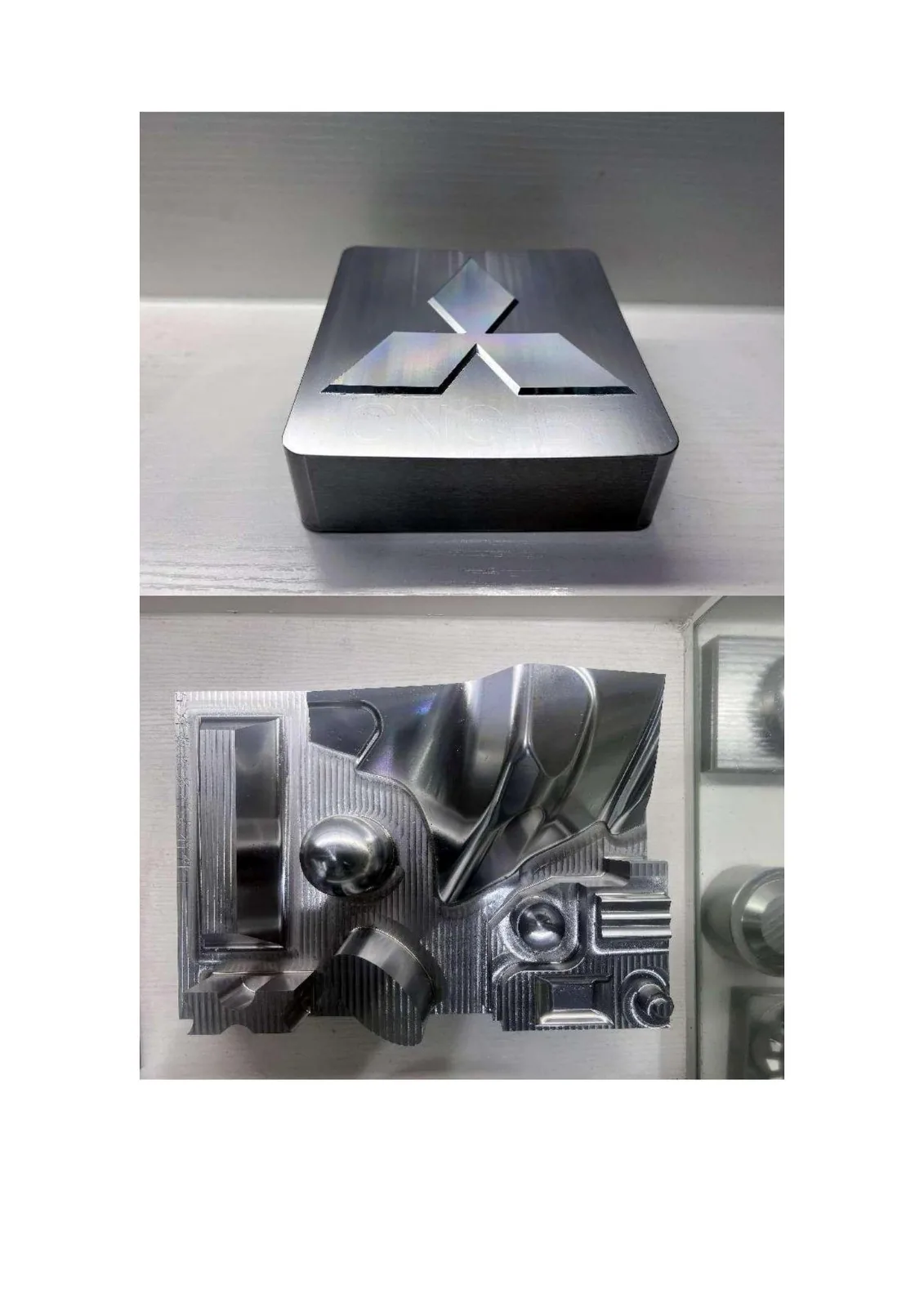

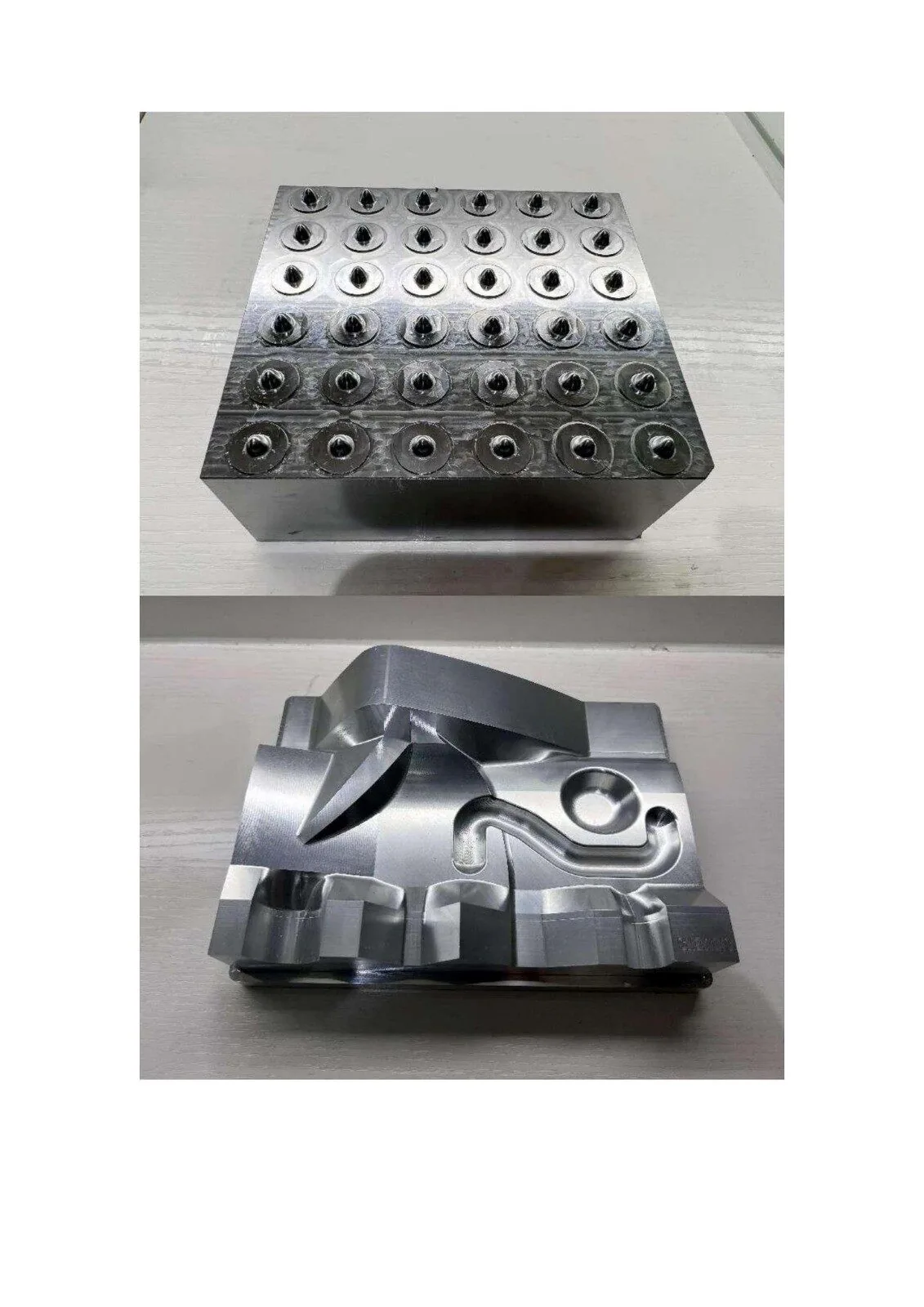

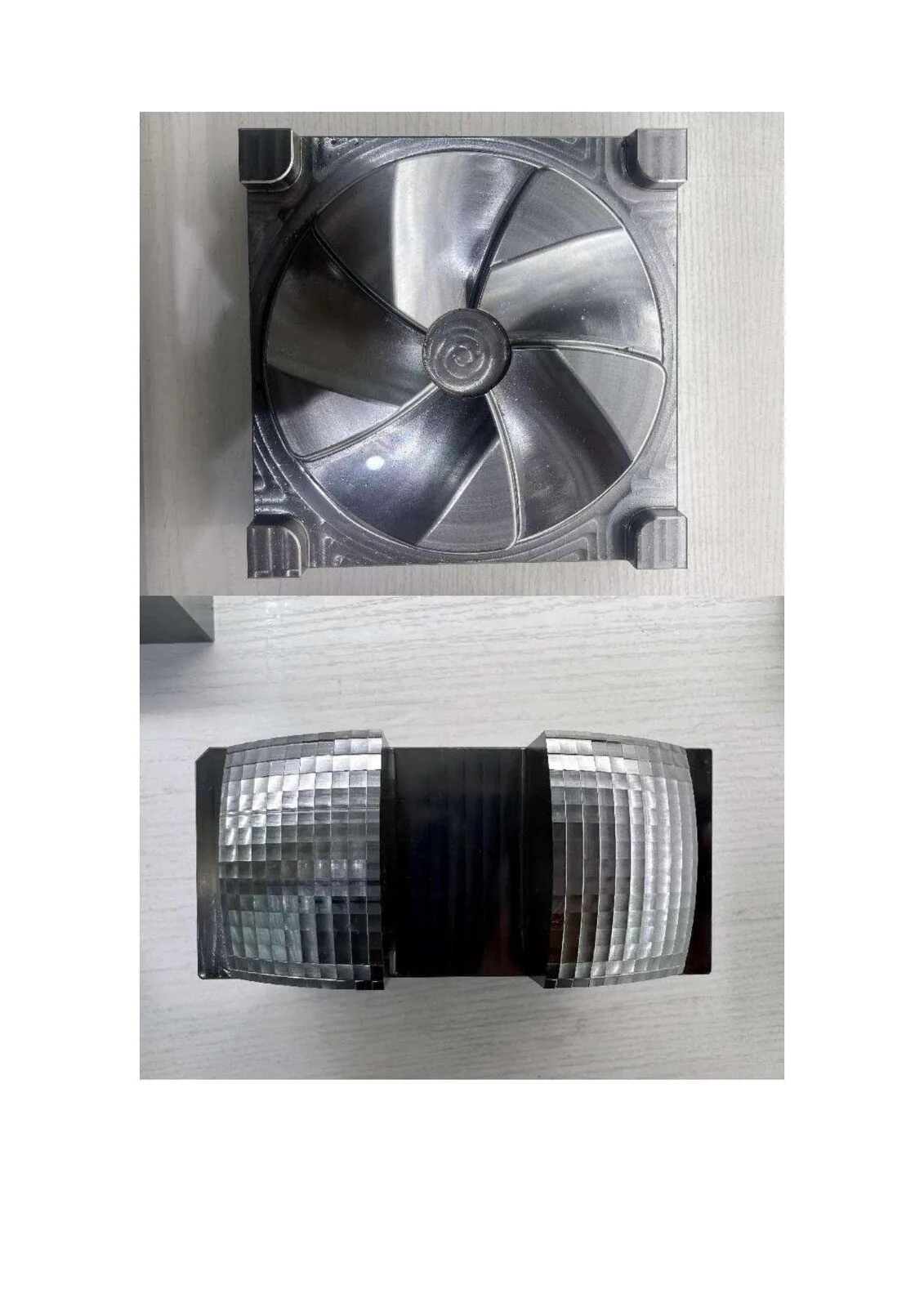

Pièces usinées
Exemples de pièces réalisées sur nos machines.
Autres modèles VMC - Guidage linéaire

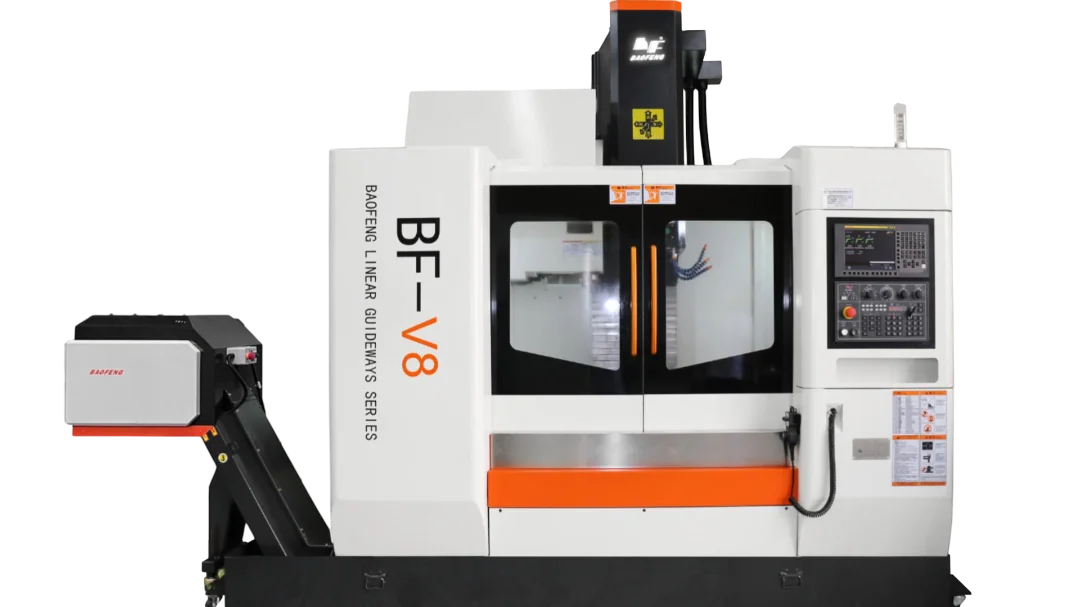

BF-V8
Centre d'usinage vertical CNC compact — courses 800 × 500 × 550 mm, broche 12 000 tr/min BBT40. Mécanique générale et sous-traitance.

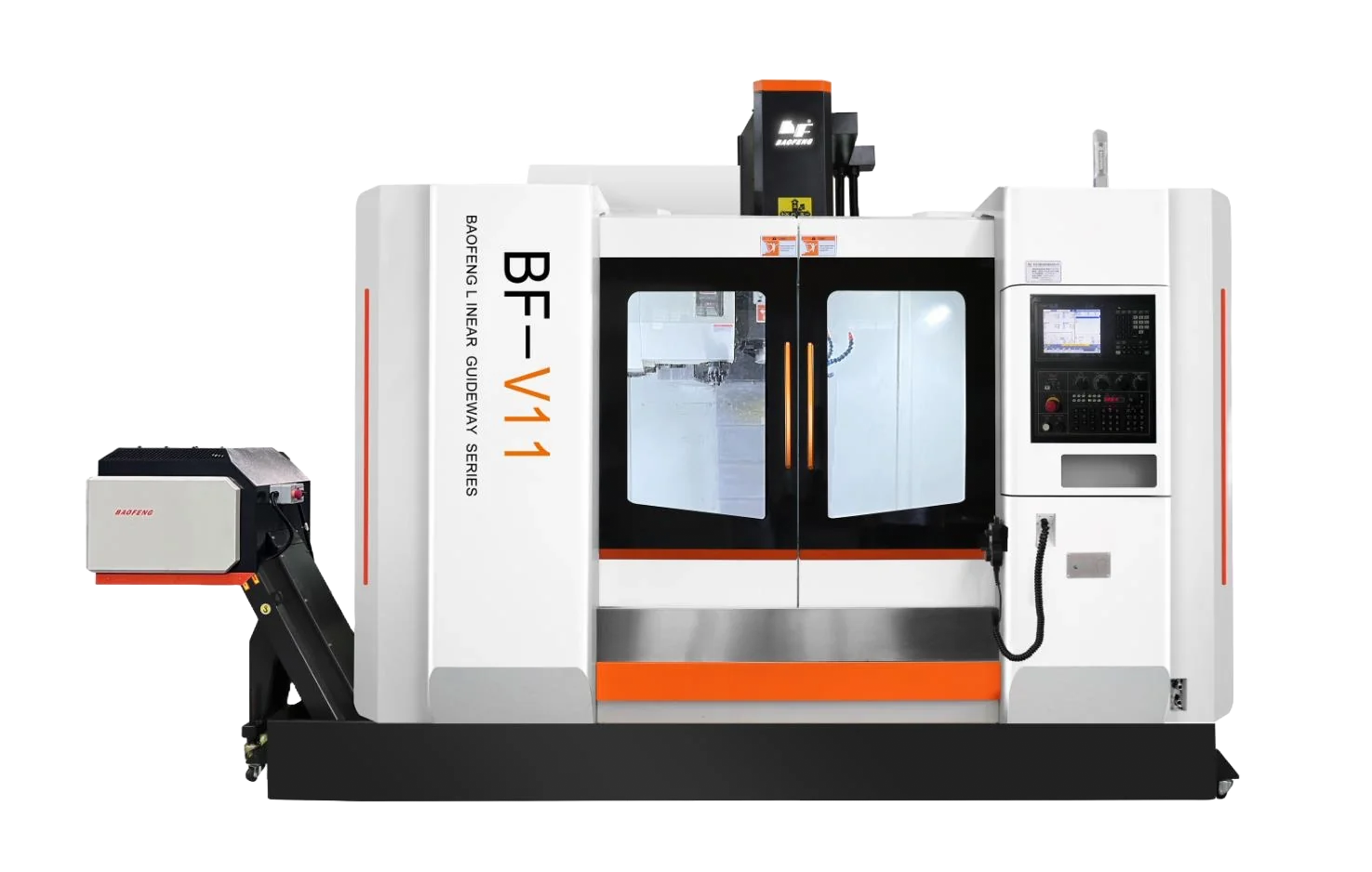

BF-V11
Centre d'usinage vertical CNC grande course — courses 1 100 × 600 × 650 mm, broche 12 000 tr/min BBT40. Pièces allongées et moules.

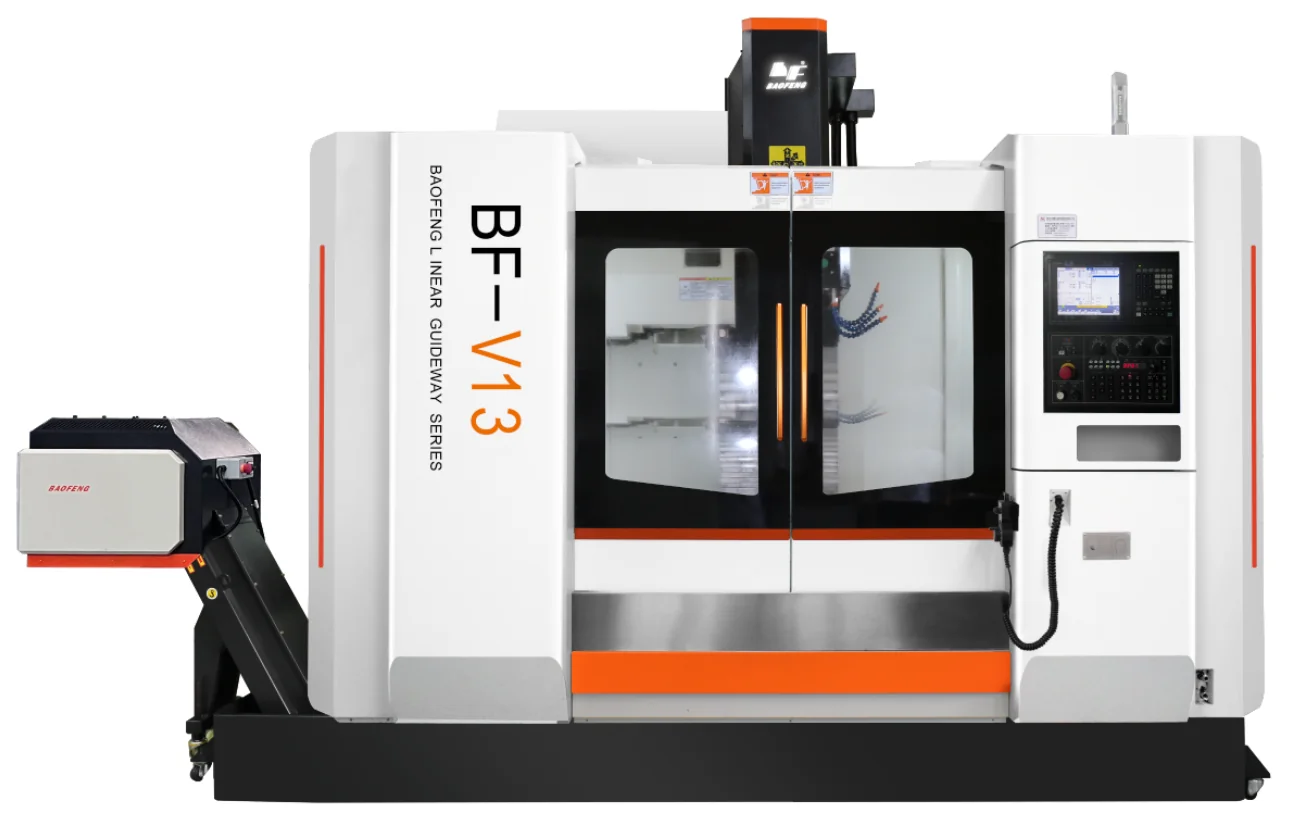

BF-V13
Centre d'usinage vertical CNC grande capacité — courses 1 300 × 700 × 700 mm, broche 12 000 tr/min BBT40. Grandes pièces mécaniques et outillage.
Explorez d'autres gammes
BF-T10
Centre de perçage-taraudage CNC grande course — courses 1 000 × 500 × 400 mm, broche 12 000 tr/min BT30. Plaques, panneaux, pièces série.
BF-H80
Centre d'usinage horizontal CNC grande capacité table simple — courses 1 000 × 800 × 800 mm, broche 8 000 tr/min BBT50. Pièces lourdes et volumineuses.
BF-1166VP
Centre d'usinage vertical CNC box-type grande course — courses 1 100 × 660 × 600 mm, broche 10 000 tr/min BBT40/BBT50. Haute rigidité, charge 1 100 kg.
Quel est le délai de livraison du BF-V10 ?
Quelle commande numérique équipe le BF-V10 ?
La formation est-elle incluse ?
Comment fonctionne la garantie ?
Des solutions de financement sont-elles disponibles ?
Téléchargez la brochure de la gamme
La brochure constructeur de la Série V, avec les caractéristiques et options du BF-V10.
Validez la faisabilité de votre projet
Décrivez vos pièces, matériaux et volumes. Nous vous confirmons si le BF-V10 est la bonne machine — et à quel budget.
