BF-1613V Centre d’usinage double colonne
Centre d'usinage double colonne CNC compact — courses 1 600 × 1 300 × 800 mm, broche 6-18 000 tr/min BBT40/BBT50. Entrée de gamme grandes pièces.
GARANTIE 1 AN · SAV FRANCE
Le BF-1613V en détail
À qui s'adresse le BF-1613V ?
Moulistes automobile et sous-traitants aéronautiques usinant des pièces de 1 200 à 1 600 mm — moules de taille moyenne, panneaux structurels, bâtis — en acier, fonte et aluminium.
Le problème que vous connaissez
Un moule de pare-chocs ou un panneau aéro de 1 500 mm ne tient pas sur un VMC. Une double colonne de 2 000 mm est surdimensionnée et immobilise du capital sur des courses inutilisées. Le coût au m² d'atelier se dégrade.
Ce que le BF-1613V change
Double colonne compacte : courses 1 600 × 1 300 × 800 mm. Broche 6 000-18 000 tr/min BBT40/BBT50, 22/30 kW. Table 1 800 × 1 400 mm / 3 000 kg, guidages trempés, magasin 24 outils, FANUC 0i-MF Plus, avances rapides 12/12/10 m/min.
Ce que ça change concrètement
- Double colonne symétrique : rigidité identique au centre et en bout de course — précision homogène sur toute la table 1 800 × 1 400 mm.
- Charge table 3 000 kg : un bloc de moule acier de 2 500 kg se monte avec marge pour le bridage et les accessoires.
- BBT40 ou BBT50, 6 000-18 000 tr/min : configuration broche adaptable — haute vitesse pour la finition aluminium, couple pour l'ébauche acier.
- 22/30 kW de puissance : ébauche volumique dans l'acier pré-traité avec fraise Ø80, débit copeaux élevé sur les grandes surfaces.
- Entrée de gamme double colonne : investissement contenu pour les ateliers passant de VMC à double colonne.
Applications industrielles
Moules automobile : moules de taille moyenne pour pièces d'habitacle, optiques, éléments de carrosserie.
Aéronautique : panneaux raidis, nervures, cadres de fuselage en alliage léger.
Mécanique lourde : bâtis de machines, plaques de presse, châssis soudés-usinés.
Pourquoi le BF-1613V ?
Courses étendues pour grandes pièces

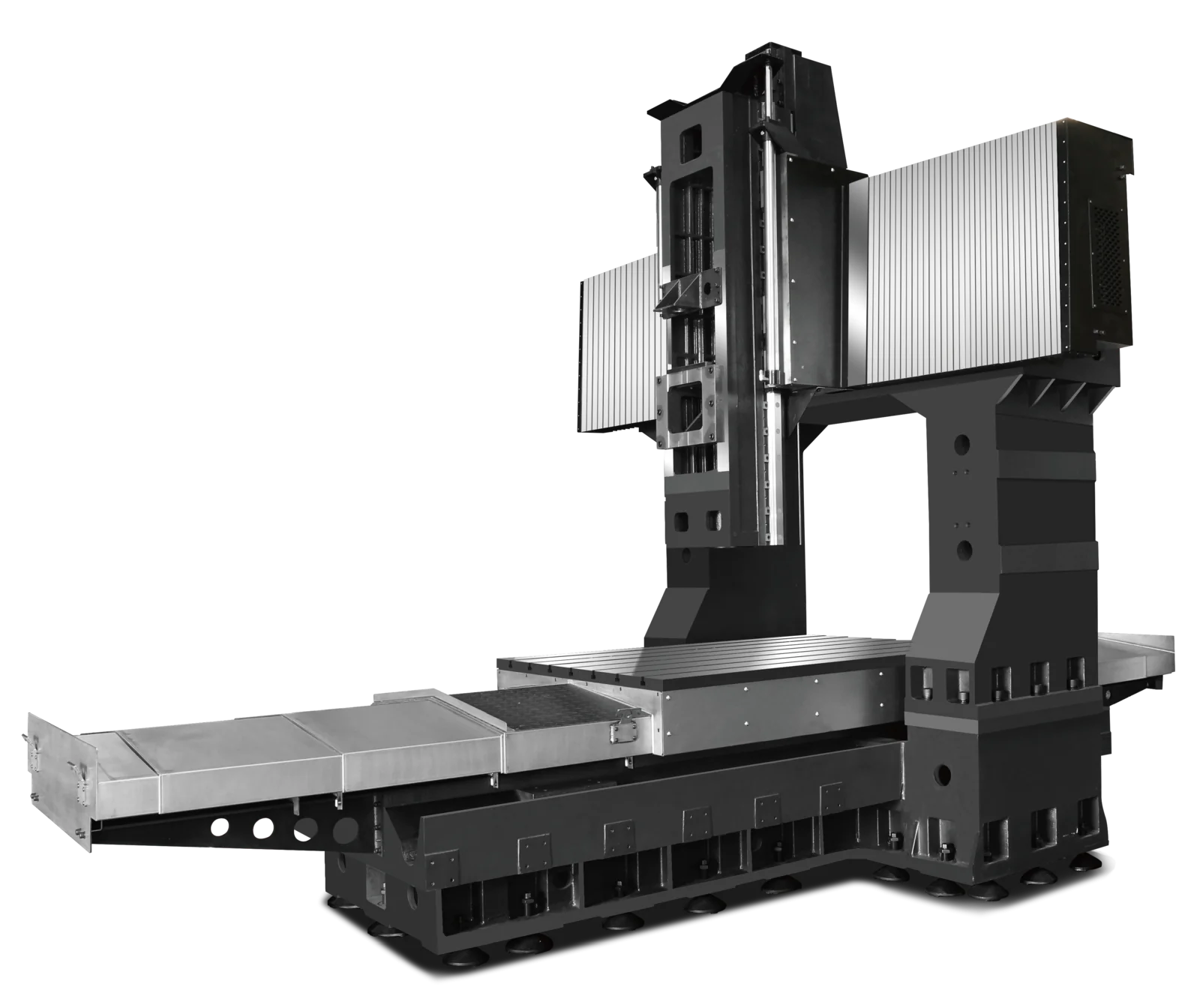

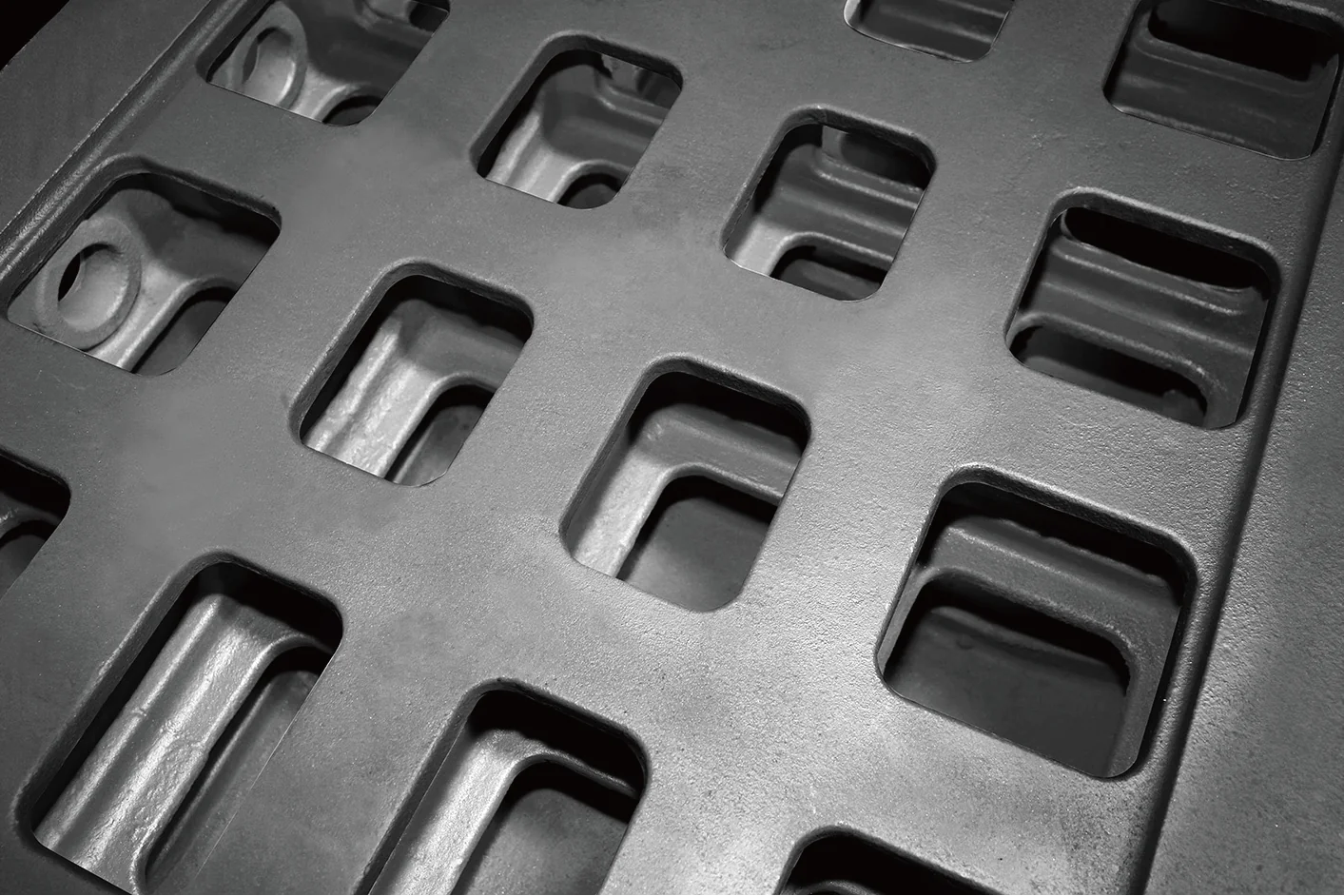

Double colonne symétrique, rigidité exceptionnelle
Table supportant plusieurs tonnes
Votre pièce rentre-t-elle dans le BF-1613V ?
Entrez les dimensions et le poids de votre plus grande pièce : le dessin et la réponse suivent.
Première estimation à partir des courses, de la table et de la charge admissible. Un technicien la confirme avec votre plan : bridage, outils, approche.
Faire valider par un technicienCaractéristiques techniques
Axes & Table
| Course X | 1 600 mm |
| Course Y | 1 300 mm |
| Course Z | 800 mm |
| Table | 1 800 × 1 400 mm |
| Charge max | 3 000 kg |
Broche
| Broche | 6-18 000 tr/min |
| Cône | BBT40 / BBT50 |
| Puissance broche | 22/30 kW |
Performance
| Avance rapide | 12/12/10 m/min |
| Magasin outils | 24 positions |
Général
| Poids | 13 000 kg |
| CNC | FANUC 0i-MF Plus |

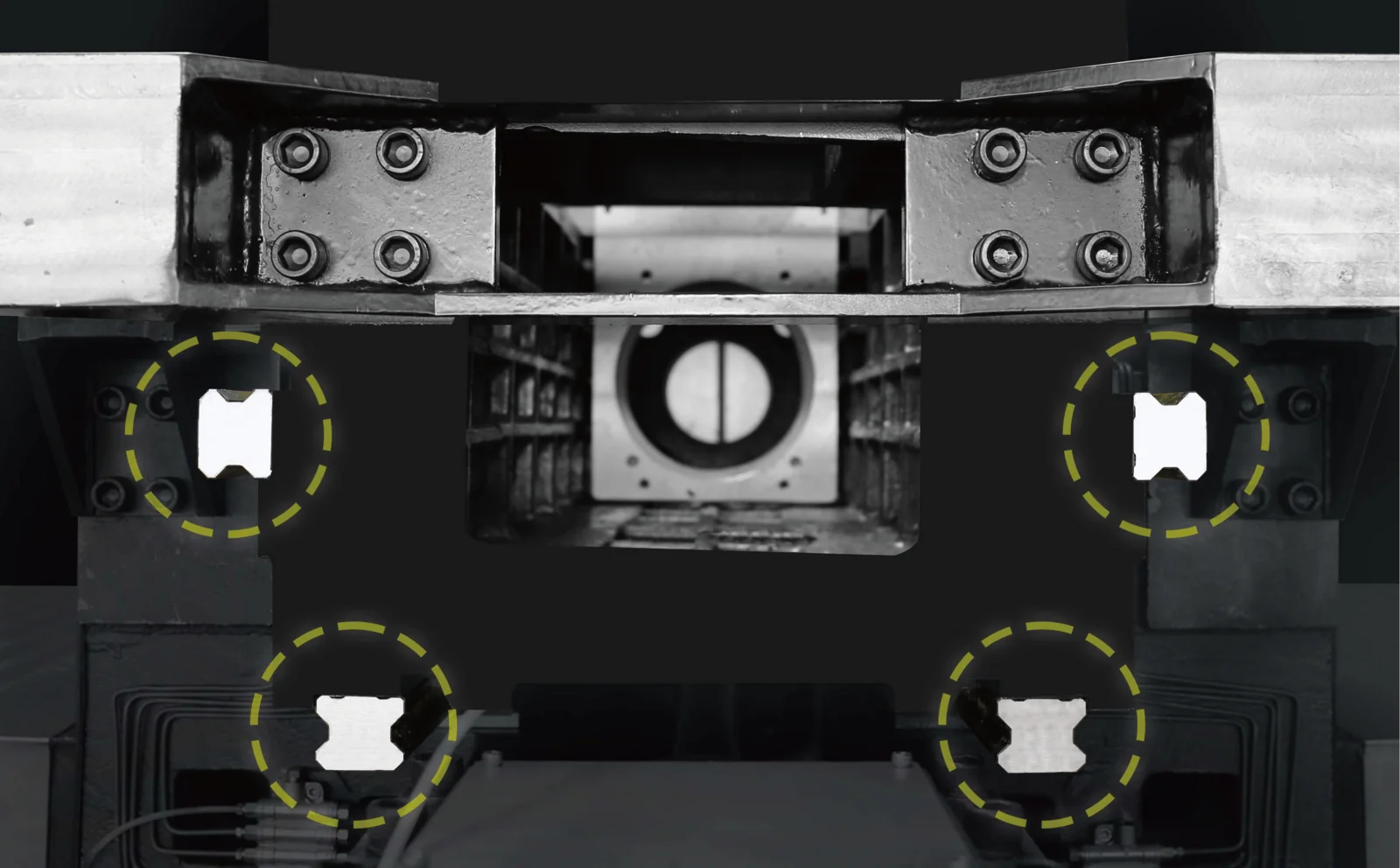

| Guidage | Glissières trempées |
Spécifications constructeur en conditions nominales — configuration exacte validée sur devis.

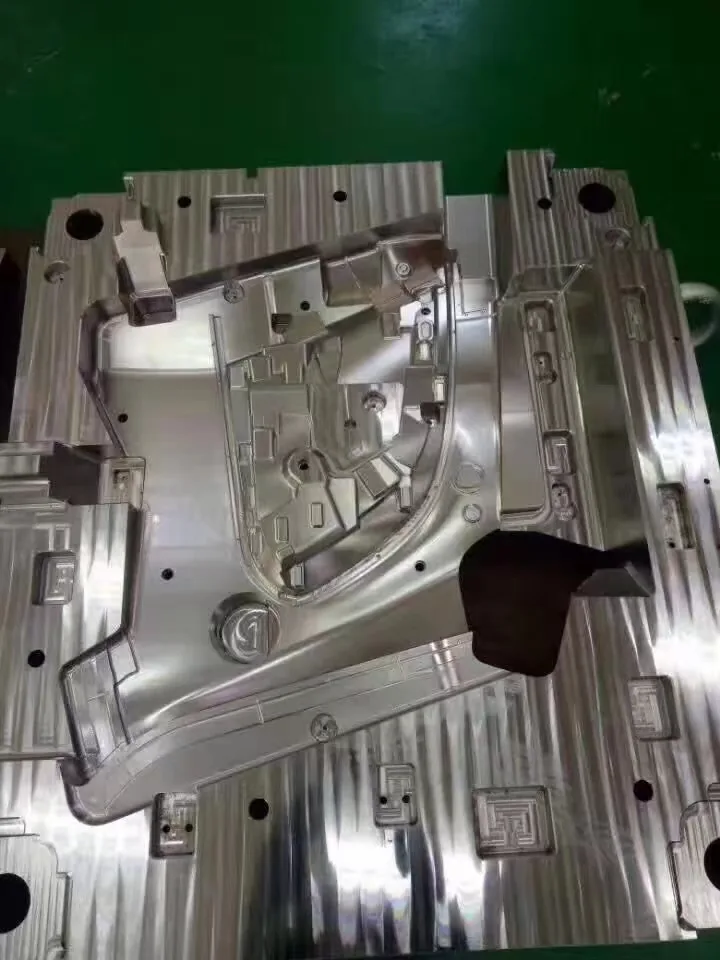

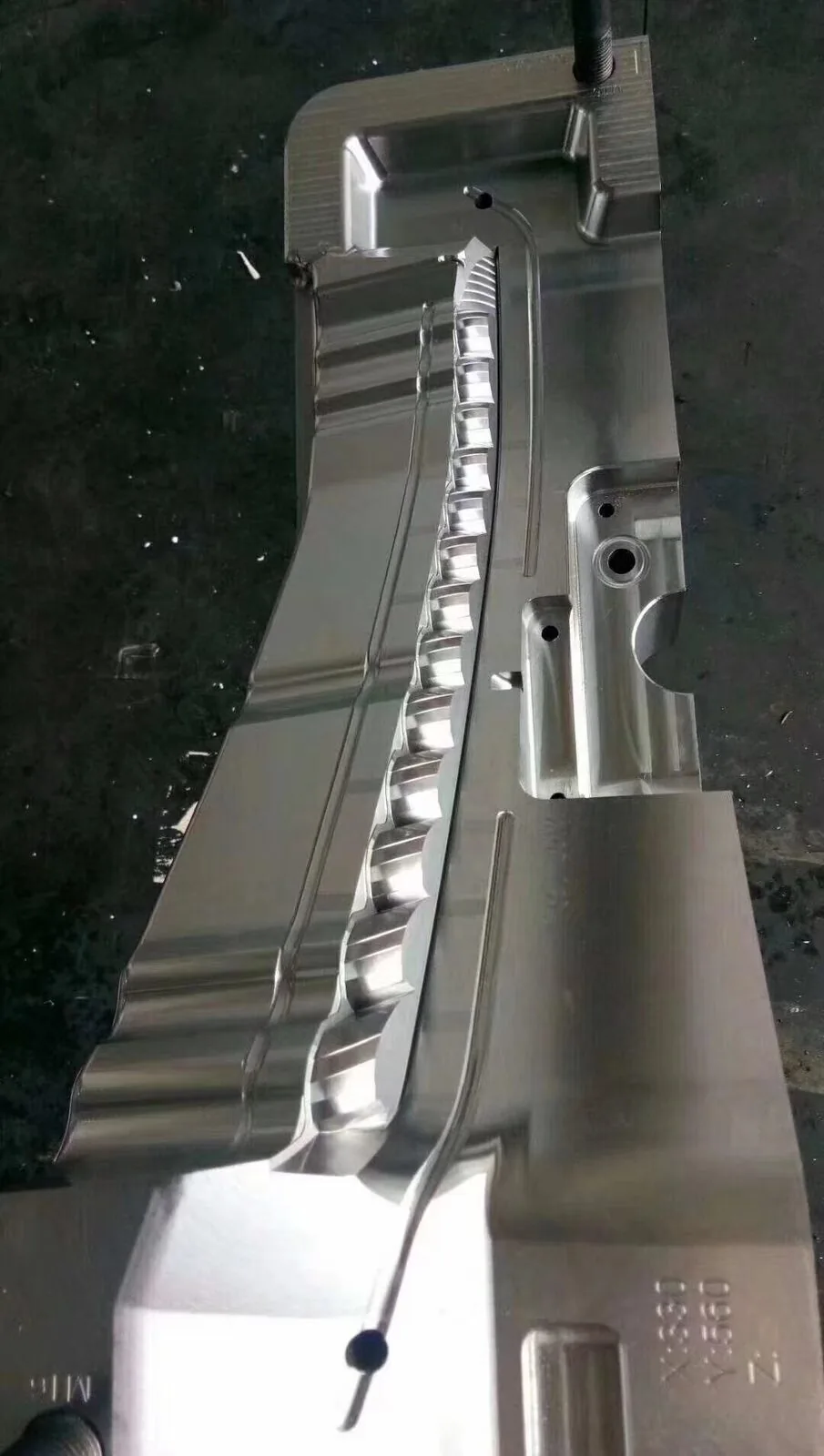

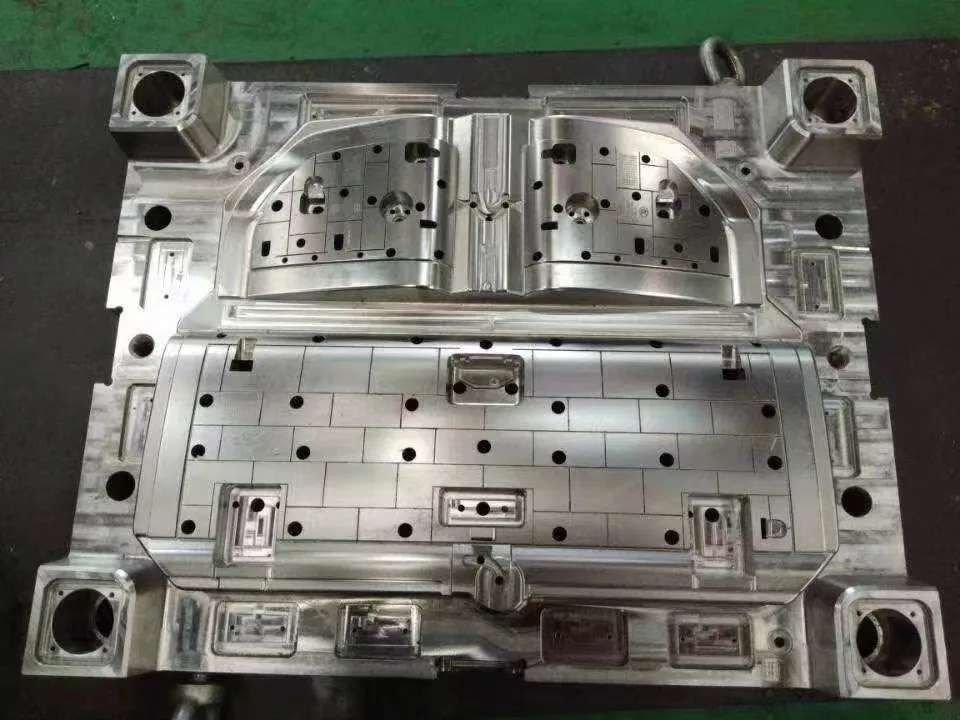

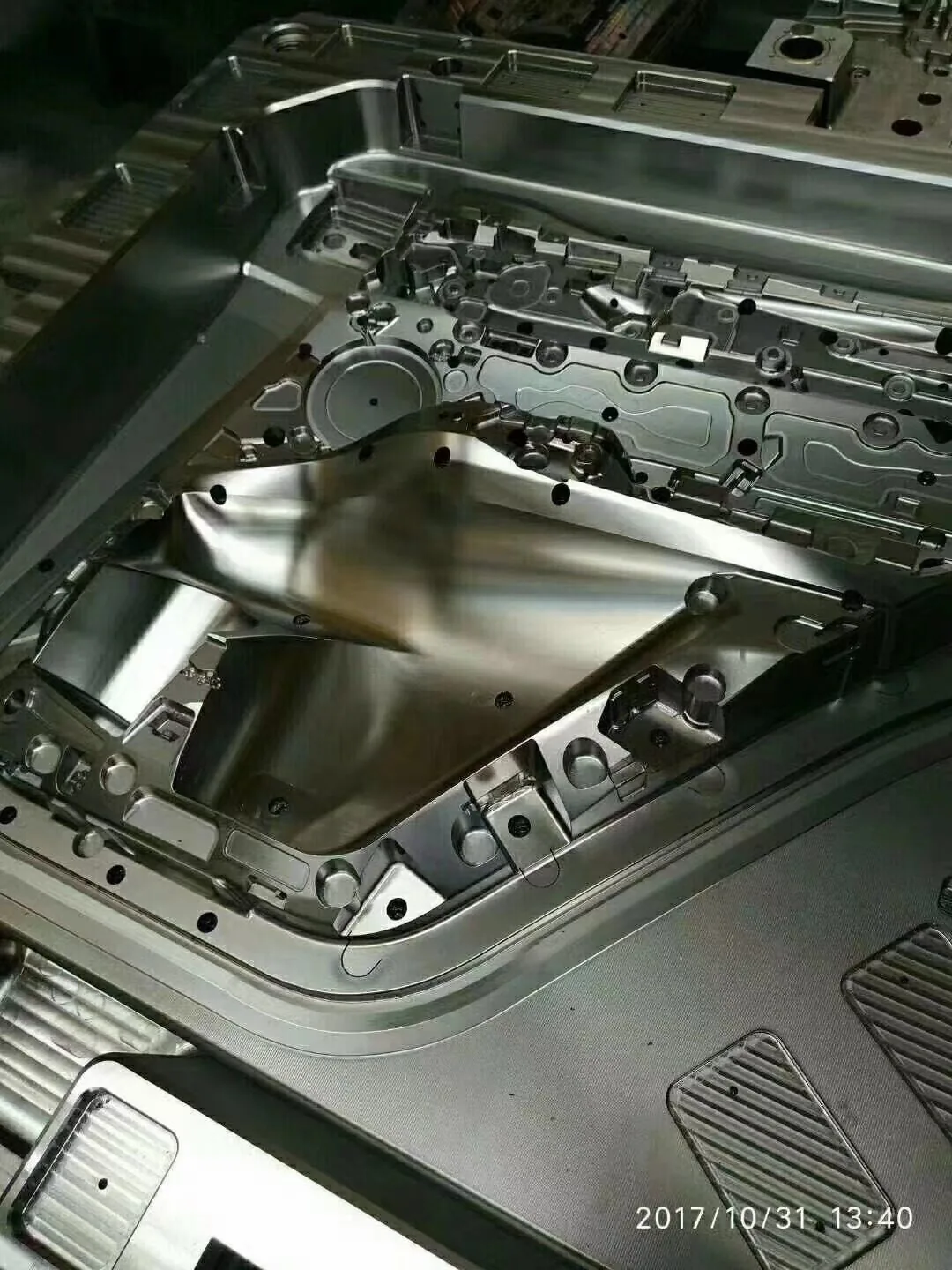

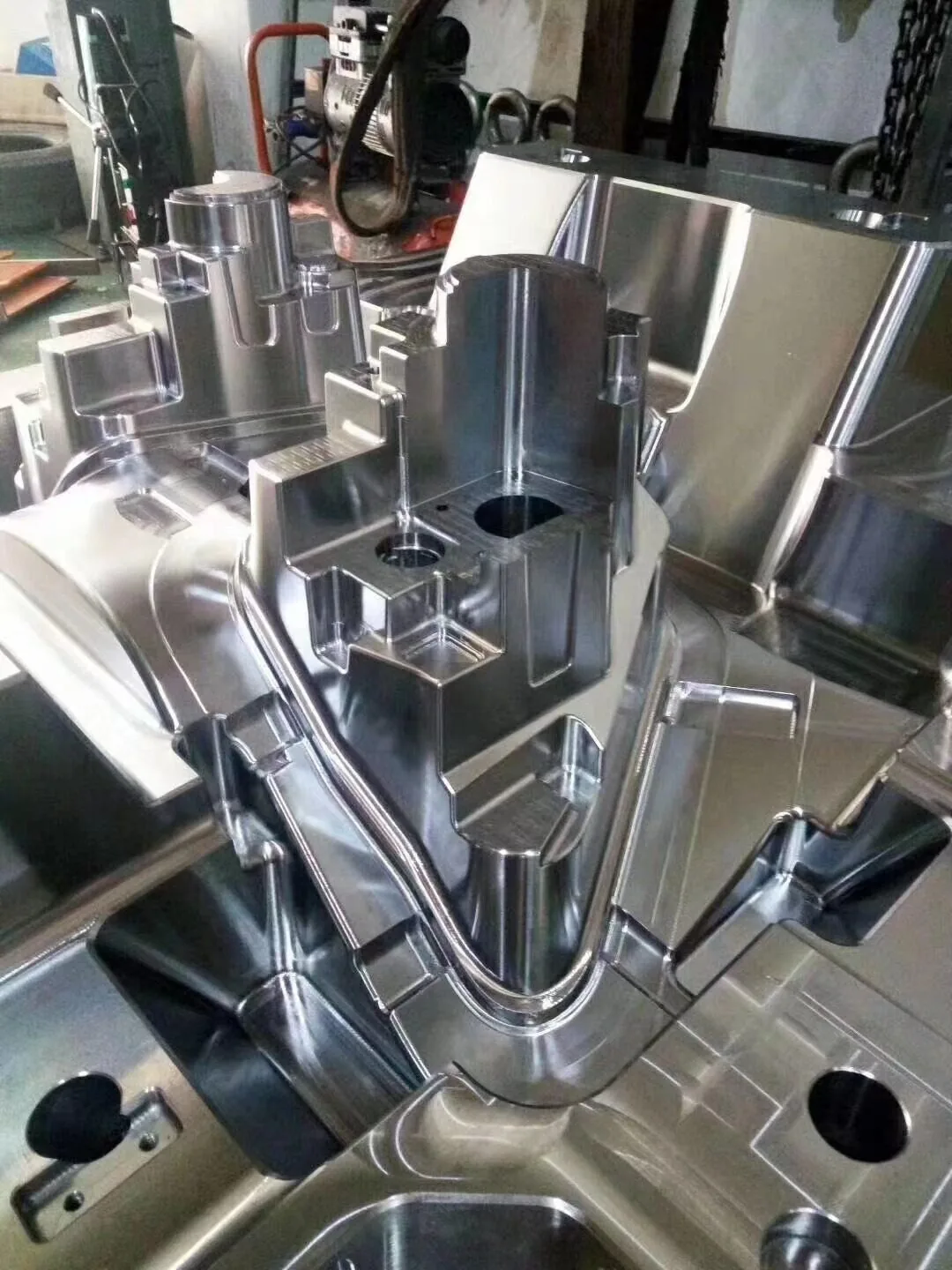

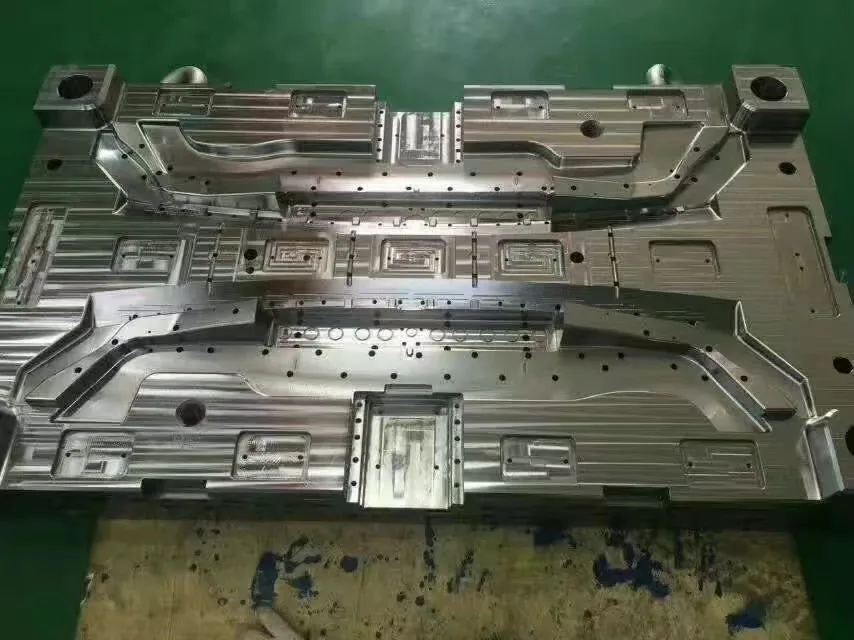

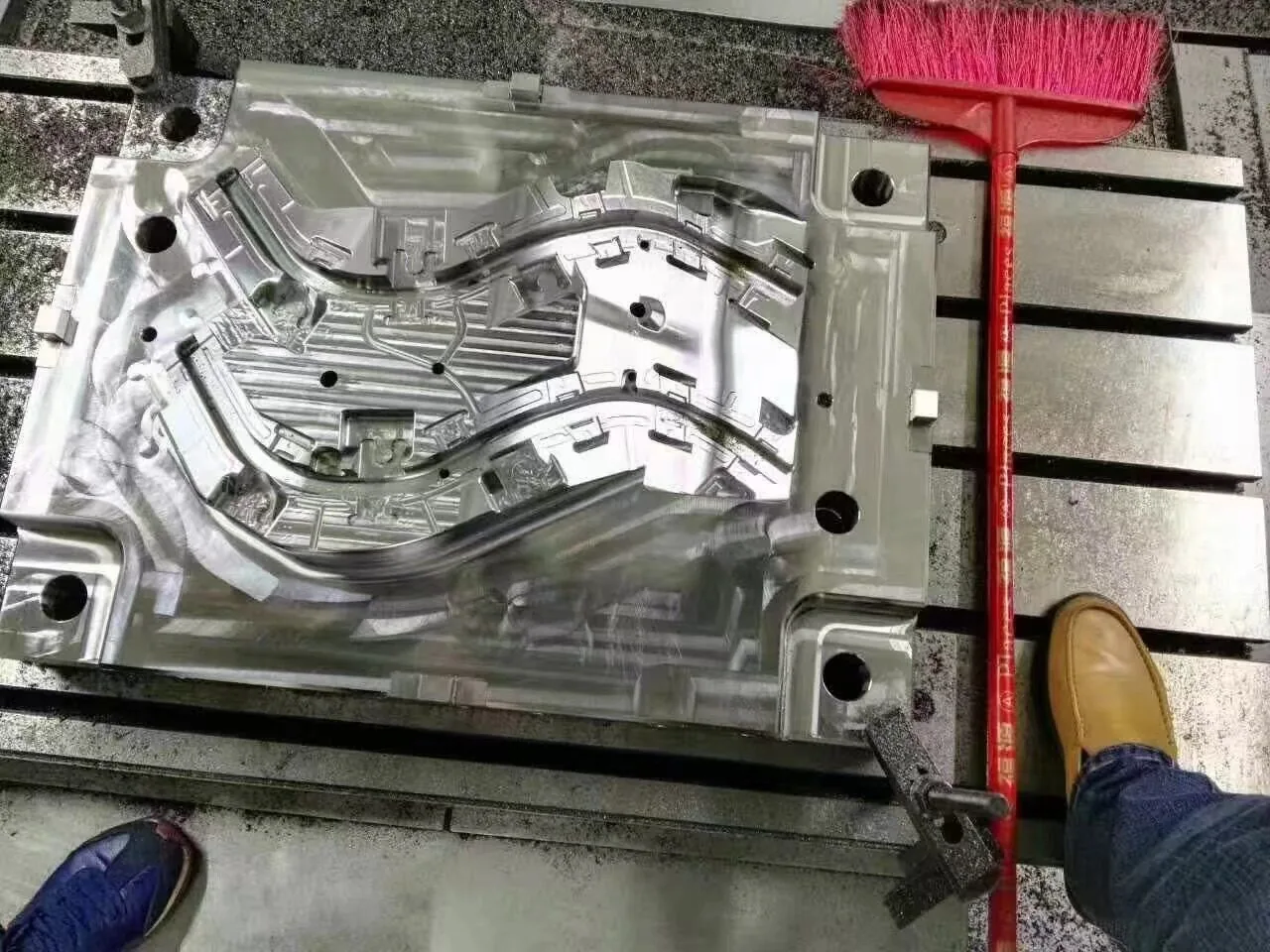

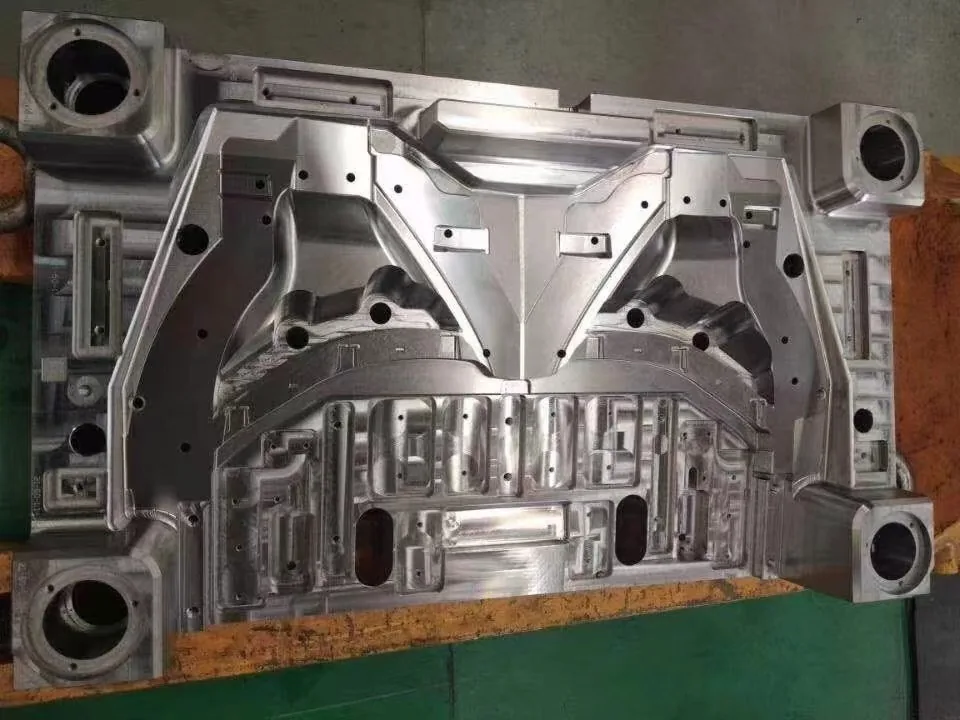

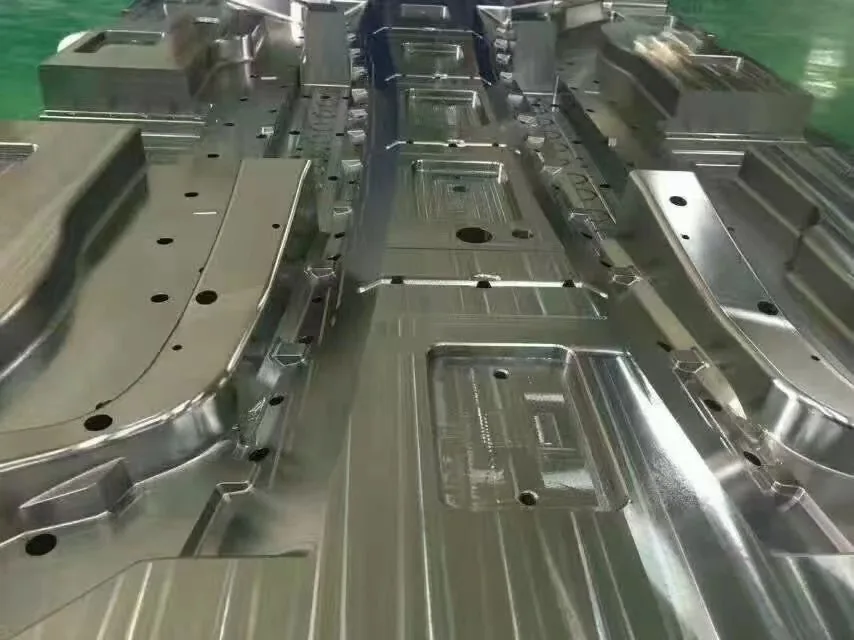

Pièces usinées
Exemples de pièces réalisées sur nos machines.
